Огнезащита строительных конструкций: эксперты SAINT-GOBAIN отвечают на вопросы архитекторов, инженеров и конструкторов Поволжья

Эта история началась более 350 лет назад, когда в окрестностях Версаля открылась мануфактура по изготовлению стекол и зеркал для оформления загородной резиденции французского короля.

Сегодня международная корпорация «Сен-Гобен» отвечает на актуальные вопросы современного строительства – как максимально комплексно, эффективно и надежно обеспечить огнезащиту конструкций и помещений общественных, жилых и промышленных зданий.


На круглом столе «Огнезащита строительных конструкций – технологии SAINT-GOBAIN», в Нижнем Новгороде Николай Ильницкий, менеджер по продукту SAINT-GOBAIN оказался под пристальным вниманием ведущих архитекторов Нижнего Новгорода, конструкторов и специалистов проектных организаций региона. Главный вопрос – почему «Сен-Гобен»?

SAINT-GOBAIN в цифрах:

  • Более 350 лет на рынке
  • ТОП-100 крупнейших индустриальный компаний мира
  • 170 тысяч сотрудников
  • 350 патентов ежегодно
  • 67 представительств
  • 7 мировых торговых марок

Предваряя разговор о пожарной безопасности, специалисты поинтересовались у эксперта проблемой прочности гипсокартонных материалов «Сен-Гобен» и обеспечением звукоизоляции внутренних помещений.


Николай Ильницкий:

- «Сен-Гобен» стремится максимально облегчить труд ГИПов, разрабатывая и внедряя в практику не просто эффективные материалы: гипсовые плиты и минераловатную теплоизоляцию, а конструктивные системные решения – готовые узлы, отраженные в альбомах технических решений «Сен-Гобен».

Для звукоизоляции наиболее критичных с этой точки зрения помещений: жилых зданий, офисов, гостиниц и кинотеатров применяются системы материалов, включающие специальные звукоизоляционные гипсовые плиты Gyproc AKU-Line, профили Gyproc-Ультра и минераловатную изоляцию ISOVER с повышенными звукоизоляционными характеристиками.


Главный результат – мы добиваемся звукоизоляции воздушного шума до 62 дБ, что превышает требования существующей нормативной базы, и соответствует международным условиям, предъявляемым к 5-звездочным отелям. В кинотеатрах мы достигаем значений в 72 дБ. При этом обращаю внимание на широкий диапазон характеристик разработанных конструкций: огнестойкость EI30-120, класс пожарной опасности материалов отделки КМ2-КМ0 и класс пожарной опасности конструкций К0(45).


Для создания конструкций повышенной прочности «Сен-Гобен» разработал специальную плиту Gyproc Стронг. Она применяется в двух системных решениях повышенной прочности: С-1М-1Стронг и С-1М-2Стронг. Эти системы способны выдержать удар молотка и прочие механические нагрузки. Еще один важный момент – данные конструкции выдерживают нагрузку до 70 кг/п.м. Для наглядности – вес крупного телевизора около 15 килограмм. То есть у системного решения «Сен-Гобен» имеется колоссальный запас прочности, и, опять же, хорошие показатели противопожарной безопасности: до EI20, К0 (45), КМ2. Благодаря этим характеристикам, эти конструкции можно смело применять при обшивке в 1 слой, что делает эту систему уникальной в своем роде.

Относительно недавно мы сделали новый шаг с точки зрения обеспечения максимальной противопожарной безопасности, создав плиту – Gyproc FIRE, обладающую не только огнестойкостью, но негорючестью – со значением НГ. Класс пожарной опасности материала – КМ0.


Главное отличие плит Gyproc FIRE – наличие армированного негорючего нетканого стеклохолста, который облицовывает гипсовый сердечник плиты. Не все стеклохолсты являются негорючими. Именно негорючие холсты используются в производстве плиты Gyproc Fire.


Кстати, добавление стеклохолста автоматически увеличило и прочность плиты с возможной нагрузкой до 70 кг/п.м на конструкцию с данными листами.

На данный момент «Сен-Гобен» имеет все необходимые сертификаты, подтверждающие группу горючести материала финишной обшивки с плитой Gyproc Fire со значением КМ0 (НГ).


Класс пожарной опасности конструкции – К0(45). Предел огнестойкости конструкций перегородок EI45-120.

Соответственно, были разработаны альбомы технических решений для негорючих обшивок: перегородок, потолков, облицовок, декоративных панелей. А также для конструкций огнезащиты: несущих металлических конструкций, кабель-каналов, воздуховодов и потолков. Альбом «Сен-Гобен» – полезный и удобный инструмент, позволяющий авторам проекта правильно применить узлы, а подрядчикам просто и правильно монтировать системы.


Но в поддержке специалистов проектно-строительного комплекса мы пошли еще дальше. Дело в том, что помимо типовых узлов, иногда возникают задачи специфического характера, которые не найдешь в стандартном альбоме. Поэтому компания имеет свою техническую службу, которая помогает проектным организациям и застройщикам, в том числе по расчету стоимости и ведению шеф-монтажа на объекте.


Где же должны применяться данные плиты и конструкции с ними?

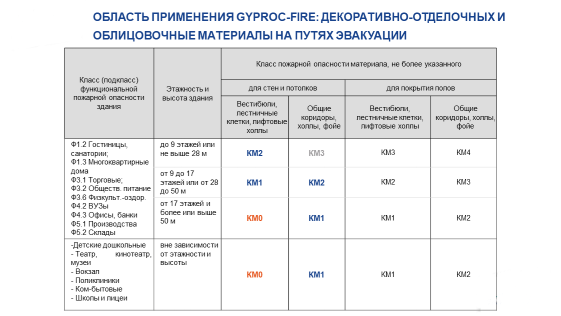

В таблицах №28, 29 ФЗ № 123 «Технический регламент о пожарной безопасности» определяется класс пожарной опасности материалов отделки для путей эвакуации и зальных помещений.


Зачем такая градация? Все зависит от этажности здания и его функционального назначения. Так, согласно ФЗ № 123, класс КМ1 и КМ0 по функциональному назначению должен применяться на путях эвакуации в помещениях с присутствием маломобильных групп населения в независимости от этажности. Это могут быть вестибюли и лестничные клетки детских дошкольных учреждений, школ, больниц.

Соответственно, мы видим наиболее вероятные области применения Gyproc FIRE там, где предъявляются максимально высокие противопожарные требования: школы, больницы, детские сады, высокие многоквартирные здания.




 Егор Рыбин, архитектор,  выразил общее мнение собравшихся специалистов:

- У нас получился предметный разговор с экспертом «Сен-Гобен». Мы с коллегами услышали конкретные цифры, которые отражают преимущества продуктов компании. Посмотрели узлы, из первых рук услышали решение многих проблем, связанных с огнезащитой различных помещений и конструкций. Компания предлагает полезные инновации, позволяющие эффективно реализовать любые архитектурные идеи при нормативном обеспечении пожарной безопасности.

Круглый стол с участием экспертов «Сен-Гобен» и специалистов проектных организаций Приволжья прошел в конструктивной обстановке, были получены ответы на самые различные вопросы, кроме того, все присутствующие получили возможность наглядно убедиться в прочности и надежности систем материалов «Сен-Гобен», образцы которых были представлены на мероприятии. Большое спасибо за помощь в организации круглого стола Сергею Туманину, архитектору, председателю коллегии СРО НП "Архитекторы и инженеры Поволжья", владельцу архитектурной галереи-студии. https://tumanin.ru/

Ссылка на фотографии с круглого стола: https://yadi.sk/d/DDM-JSuKJQuUfA
