СФТК LOBATHERM с облицовкой керамической плиткой: энергоэффективность, долговечность, престиж. Теперь и в России.

Немецкая компания quick-mix за 40 с лишним лет деятельности накопила богатый опыт и компетентность в области проектирования, выпуска компонентов, и монтажа многослойных теплоизоляционных систем.


Параллельно с запуском производства Q-M в России (Ногинск), в 2011 и 2013 г. система фасадная теплоизоляционная композиционная (СФТК) LOBATHERM P(М)R получила Техническое свидетельство о пригодности новой продукции для применения в строительстве на территории Российской Федерации.

Облицовка керамической плиткой применительно к СФТК.

В настоящий момент в России известны более 40 системодержателей СФТК с использованием декоративно-защитных штукатурных составов в качестве финишного слоя. Последние в целом хорошо зарекомендовали себя на протяжении почти 20 лет применения в России, предлагая проверенные временем решения по внешнему виду фасадов, и функционал, оправдывающий вложенные средства.

В 2013 г. компания quick-mix первой в России вывела на рынок систему утепления фасада с керамической облицовкой, имитирующей кладку клинкерным кирпичом. Керамические плитки из натуральной обожженной глины по формату, цвету и структуре поверхности дают то же разнообразие и свободу оформления, что и полнотелый клинкер. Эти качества, в приложении к технологиям наружного утепления, дают недостижимые для клинкерной кладки и штукатурных систем утепления преимущества:

  • низкие затраты на поддержание СФТК,
  • выдающуюся вандалоустойчивость;
  • широчайшую гамму фактур, сотни цветов и десятки типоразмеров клинкера;
  • неизменно востребованный на протяжении сотен лет вид отделки зданий, не подверженный веяниям моды.

Стоит отметить, Техническое свидетельство № 3416-11 для СФТК LOBATHERM со штукатурным декоративно-защитным слоем уже допускает локальное применение клинкера в качестве наружной отделки для:

  • фасадов зданий V степени огнестойкости класса конструктивной пожарной опасности С3 в системе СФТК LOBATHERM P;
  • цоколей (до 2,5 м) и фрагментов фасадов в районе балконов и лоджий – для зданий всех уровней ответственности и классов функциональной и пожарной опасности, при применении в качестве утеплителя фасадной минплиты.

Однако, для сегмента промышленного и многоэтажного строительства, необходимо применение особых материалов и конструктивных решений, с целью обеспечения повышенных требований к пожарной безопасности и механической прочности конструкции СФТК с отделкой керамической плиткой.

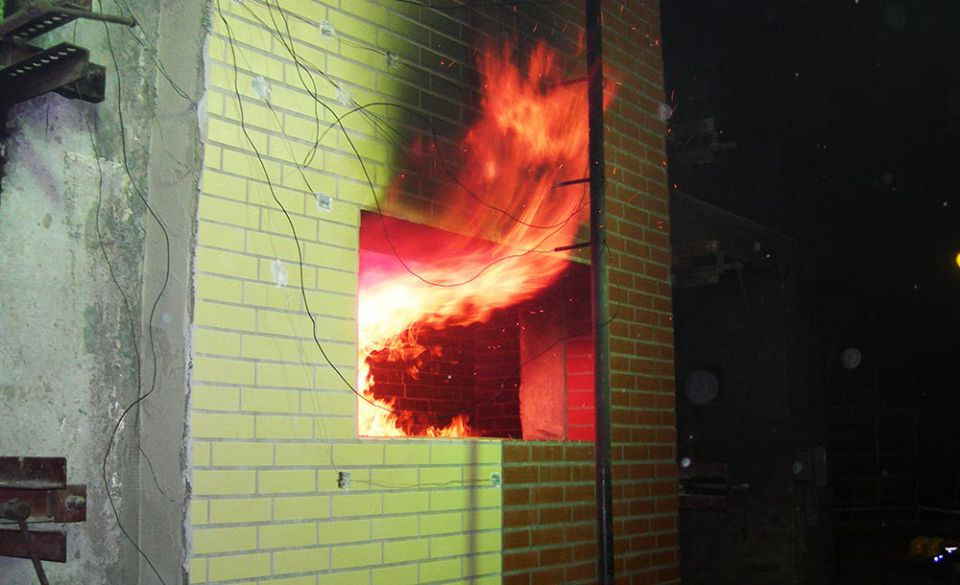

В октябре 2012 г. и ноябре 2013 г. в ВНИИПО МЧС успешно проведены огневые испытания ГОСТ 31251-2008 для СФТК LOBATHERM P-Riemchen с облицовкой из керамической плитки, и использованием в качестве основного утеплителя фасадного пенополистирола.



В качестве отделки применялся клинкер ведущих производителей:

  • Feldhaus Klinker
  • ABC
  • Stroher
  • Roben

В результате испытаний подтверждён класс пожарной опасности системы - К0 (непожароопасная), что позволяет применять её при проектировании и строительстве высотных, до75 м, зданий.

В настоящий момент проводится ряд дополнительных тестов, итогом которых будет достоверная информация о поведении СФТК LOBATHERM Riemchen в условия жестких климатических воздействий и сейсмических нагрузок.

Протоколы проведённых, и идущих в настоящий испытаний, являются основанием выдачи ФАУ «ФЦС» Технической оценки пригодности для применения в строительстве.

Компания quick-mix является единственным на сегодняшний день российским производителем и системодержателем, имеющим Техническое свидетельство на применение СФТК с облицовкой керамической плиткой в строительстве на территории РФ.


Основные компоненты СФТК LOBATHERM Riemchen

Система клеевых составов RKS, RAS, RFS разработана немецкими специалистами для СФТК LOBATHERM Riemchen, и по ряду технических параметров и свойств не имеет аналогов среди смесей для применения в СФТК со штукатурным декоративно-защитным слоем.

В качестве раствора для устройства базового армированного штукатурного слоя в СФТК с керамической облицовкой используется армирующая смесь RAS.

Свойства армирующей смеси RAS:

  • обеспечение непревзойденных показателей по несущей способности базового армированного слоя;
  • минимальное водопоглощение;
  • высокая адгезия к утеплителям;
  • технологичность при ручном и машинном нанесении;
  • устойчивость к погодным условиям.

Специальный цветной раствор RFS для последующего заполнения швов керамических покрытий в системе наружного утепления СФТК LOBATHERM с керамической облицовкой.


Свойства раствора RFS:

  • хорошая адгезия с боковыми поверхностями плитки и базовым слоем
  • паропроницаемый
  • гидрофобизирован в массе
  • пластичность в затвердевшем состоянии
  • устойчивость к появлению высолов.

Для приклеивания теплоизоляционных плит и керамической плитки используют клеящий состав RKS.

Свойства клеящегося раствора RKS:

  • высокая адгезия к минеральным основаниям (класс С2)
  • высокая устойчивость к сползанию (тиксотропность)
  • минимальное водопоглощение по массе
  • устойчивость к погодным воздействиям

Наряду с применением специальных клеевых составов, для создания базового армированного слоя используется специальная усиленная щелочестойкая сетка. Механическое крепление тарельчатым дюбелем к основанию осуществляется через базовый армированный слой, чем достигается равномерное распределение весовых нагрузок накрывных слоёв системы.

c480f9697720d256ca0f8091cec3eaf5.jpgИспользованные в системе СФТК LOBATHERM P(М)-R керамические плитки должны соответствовать ГОСТ 13996-93, и иметь следующие показатели:

  • площадь плитки – не более 0,06 м2;
  • толщина плитки – не более 15 мм;
  • водопоглощение плитки – не более 6%;
  • пористость тыльной стороны плитки в зоне склеивания – не менее 20 мм3/г;
  • из общего количества пор основная доля должна приходиться на поры радиусом не менее 0,2 мкм.

Важность правильного проектирования и качественного монтажа.

Неквалифицированное выполнение работ и произвольное комбинирование компонентов системы – это не пустяк.

Профессиональный подход к выполнению работ по монтажу систем теплоизоляции фасадов является залогом успешного выполнения проекта, долговечности возводимой конструкции, гарантией сопротивляемости комплексу механических и климатических воздействий.

В основе качественного монтажа лежит правильное техническое решение всех деталей системы на стадии проектирования, затем, последовательное высокое качество их исполнения. Для этого компанией quick-mix разработаны подробные Альбомы технических решений для двух видов утеплителя:

  • ПСБ-С 25Ф;
  • фасадной МВП.

и типов финишной отделки:

  • декоративно-защитной штукатурки;
  • облицовки керамической плиткой.

Пооперационная Технологическая карта на выполнение работ детально описывает последовательность операций, применяемые материалы, их расходы, необходимые межоперационные технологические перерывы.

6a9c1e33459b662e04244f84edaf4ef1.jpgПомимо владения технической документацией на систему, необходимо так же:

  • ознакомиться с комплектом документации на объект;
  • использовать исключительно системных материалов;
  • производить монтаж системы при температуре воздуха и основания выше +5°C с принятием мер по защите от дождя, ветра и яркого солнца;
  • осуществлять пооперационный контроль при производстве монтажа;
  • обеспечивать правильное хранение применяемых материалов.

Аргументы в пользу СФТК LOBATHERM Riemchen

По всем физико-техническим параметрам многослойные теплоизоляционные системы СФТК LOBATHERM  Riemchen отличаются такими сильными аргументами, как превосходные теплозащита и звукоизоляция, устойчивость к погодным воздействиям, пожарная безопасность, выдающаяся ударопрочность.

Основными преимуществами систем фасадных теплоизоляционных композиционных (СФТК) являются:

  • сокращение затрат на отопление до 50%;
  • разнообразие элементов оформления фасада;
  • оптимизация комфортности жилья и улучшение условий проживания;
  • серьезное повышение (15-20%) стоимости жилья;
  • облицовка фасада керамической плиткой -сведение к минимуму эксплуатационных затрат на фасад на десятилетия. (фото объектов).

Специалисты quick-mix и партнёры компании подберут для Вашего проекта самое оптимальное и качественное решение для создания правильного фасада.
