Индивидуальный жилой дом с пассивным солнечным отоплением Solar-SB. Коробка дома выполнена из готовых панелей из прессованной соломы. Участок строительства: Приморский край, Надеждинский район, пос. Новый. Авторы проекта: архитекторы Павел Казанцев (ДВФУ, Владивосток), Анна Ляшко (проектная компания М-АРК, Владивосток); конструкции дома и технология соломенных панелей: Domantas Surkys, Audris Krucius, Marius Tarvidas (компания Ecococon, Вильнюс, Литва); заказчик: Владимир Казанцев, 2014-2016 г.

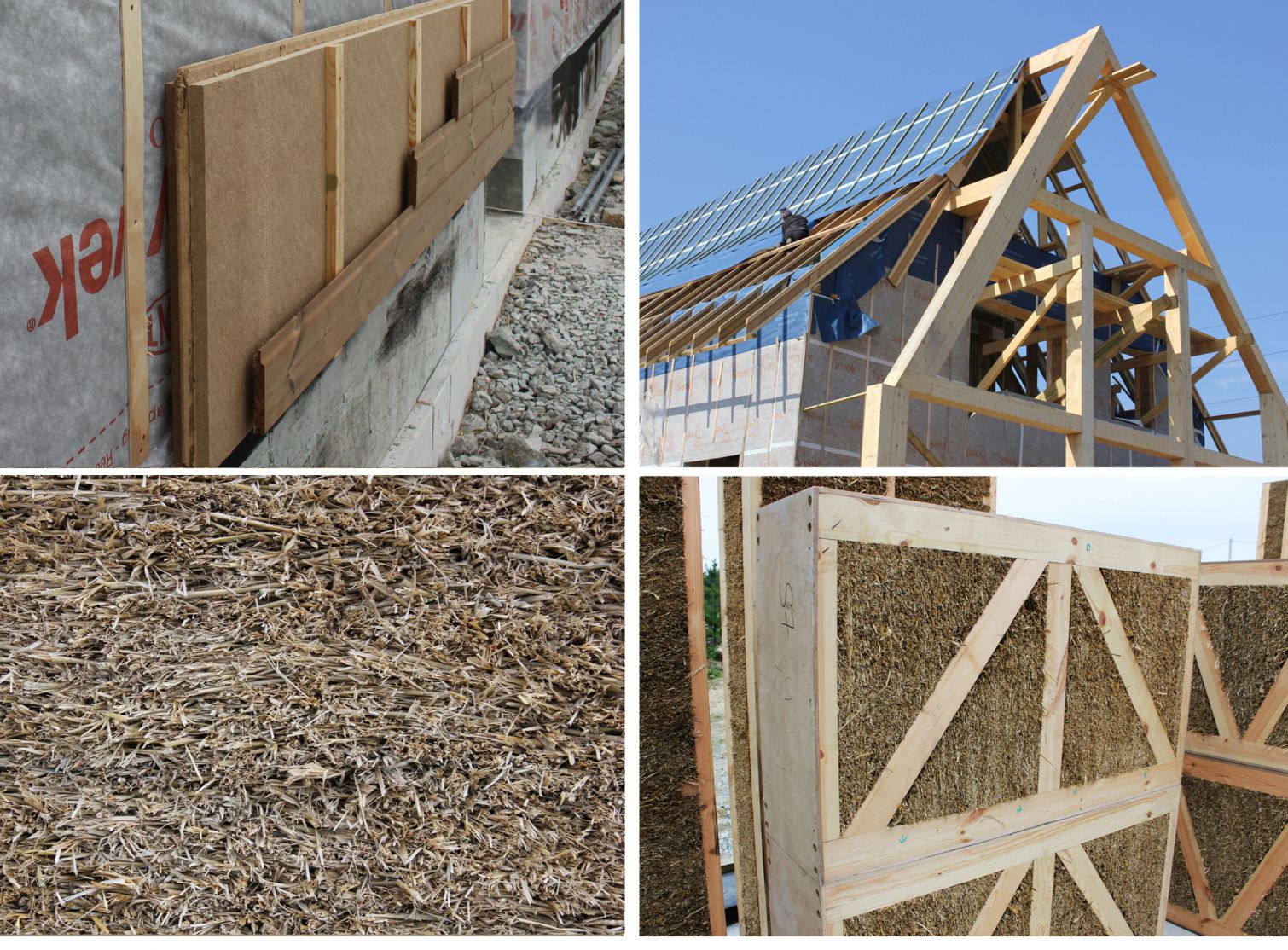

Основные технико-экономические показатели проекта: площадь застройки 117 м², жилая площадь 133,7 м², общая площадь 187,8 м². Тип пассивной солнечной системы – «Прямой обогрев» (Direct gain) . Стеклопакеты селективные двухкамерные Low-e Ro = 0,7–0,76 (м² °С)/Вт (по проекту), площадь витражей южной ориентации – 25,0 м2 , термальный массив на момент наблюдений – светло-серый бетонный пол 0,15 м по утеплителю, без черной матовой облицовки, площадь 24 м². Наружные стены – соломенные панели: размер 3,0х0,8х0,4 м, плотность соломы – 120 кг/м³, уровень влажности соломы 15%, коэффициент теплопередачи по центральной части панели U = 0,23 Вт/(м²K). По проекту пассивная солнечная система работала совместно с активной солнечной системой отопления и горячего водоснабжения, на основе вакуумных трубчатых коллекторов SUNRAIN TZ58-1800-25R1 (не смонтирована). Фотоэлектрические панели предлагалось использовать для поддержания автономной работы солнечной системы отопления и горячего водоснабжения.

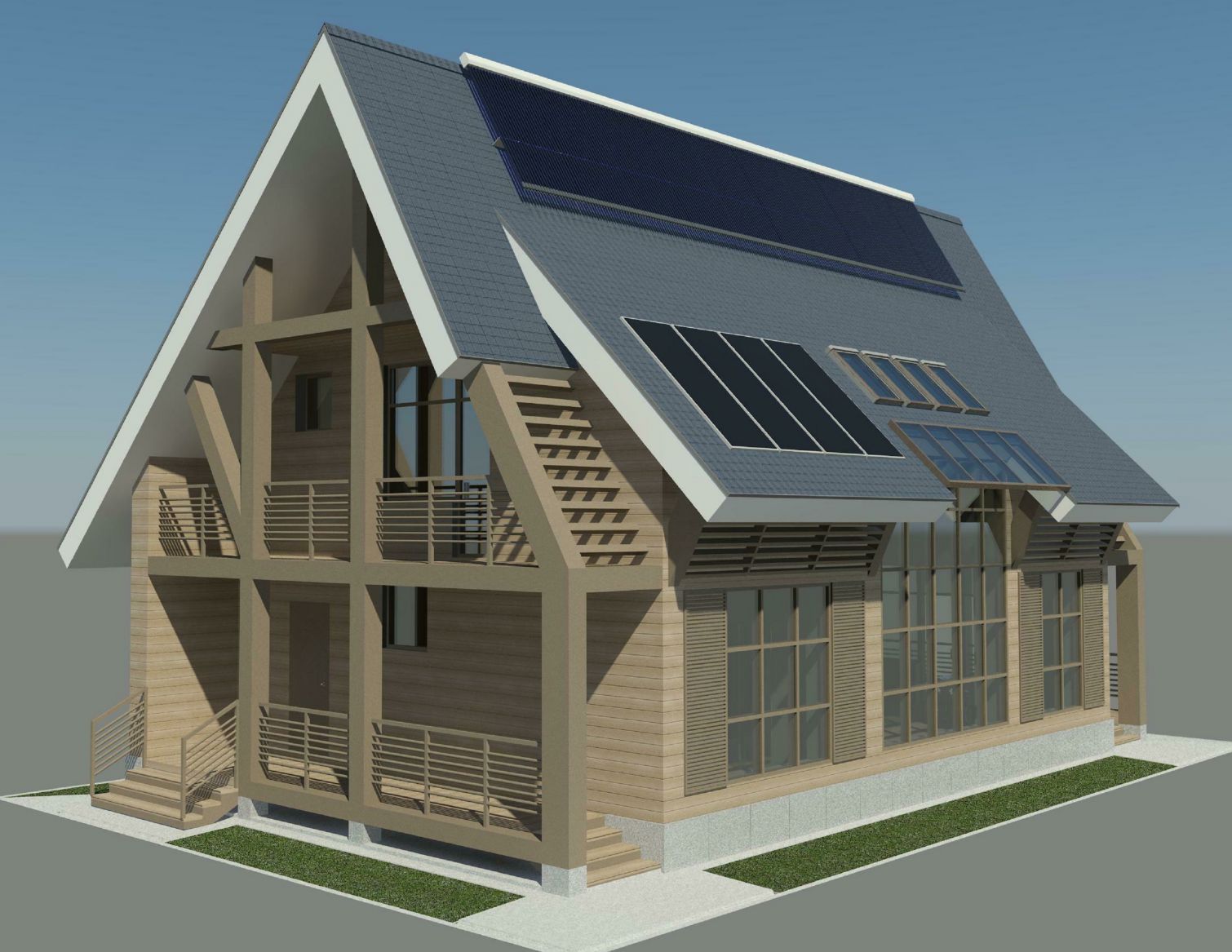

При проектировании за основу формирования пассивной солнечной системы экспериментального соломенного экодома Solar-Sb была принята традиционная для умеренных широт Северного полушария архитектурная модель. Центральное ядро дома – двухсветный атриум с витражом на юг и мансардными окнами в кровле. Атриум должен был включать массивные внутренние стены, обеспечивающие тепловую инерцию здания, но при строительстве их заменили на каркас. Жилые помещения раскрыты в атриум. В плане по глубине дом рассечен в пропорции 2/3 жилых помещений с юга и 1/3 буферного пространства с севера, с учетом глубины проникновения солнечных лучей зимой. Спальная зона на втором этаже учитывает эффект «теплового мешка» и позволяет экономить на отоплении первого этажа ночью. Дом вытянут по широте, что обеспечивает раскрытие его на солнце. Северный наветренный фасад глухой, скат кровли опущен до отметок чистого пола второго этажа. Балконы в торцах дома формируют промежуточные полуоткрытые пространства, обеспечивающие дополнительную защиту от погодного дискомфорта. Они должны снижать перегрев западного фасада летом (в сочетании с вертикальным зеленым экраном) и укрывать восточный фасад от косых дождей.

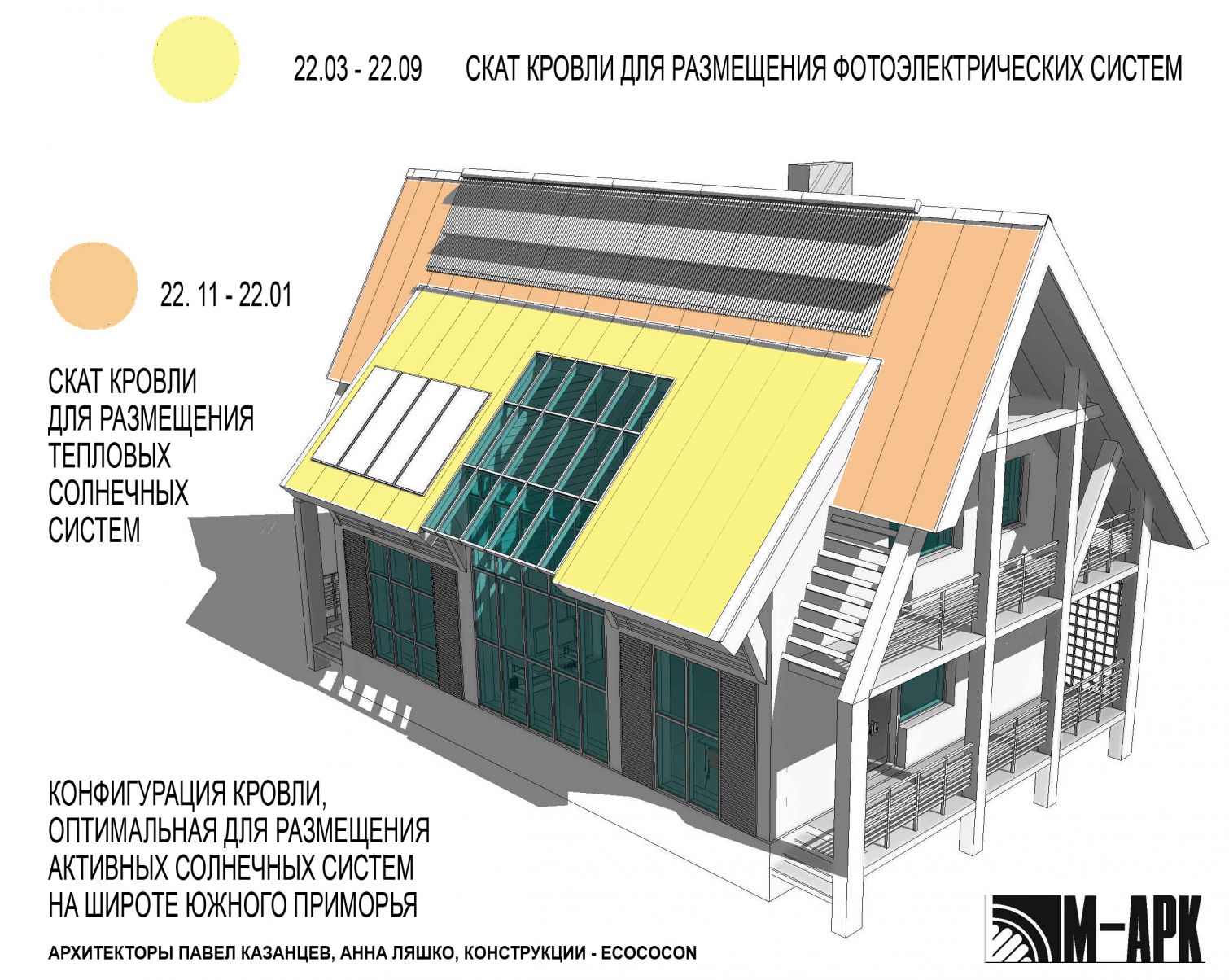

Мансарда на третьем уровне жилая, но будет отсечена от теплого ядра дома утепленным перекрытием, обеспечивающим возможность ее сезонной эксплуатации. В первую половину лета окна в противоположных торцах мансарды способствуют дополнительному проветриванию атриума через люк в перекрытии за счет сквозняка под коньком кровли. К новаторским решениям формы соломенного дома можно также отнести сочлененную конфигурацию кровли, подстроенную под оптимальные углы для размещения солнечного коллектора водяного отопления (Солнце в 20-е числа января) и фотоэлектрической системы (высота Солнца в день равноденствия на широте Владивостока).
юго-восточный сектор

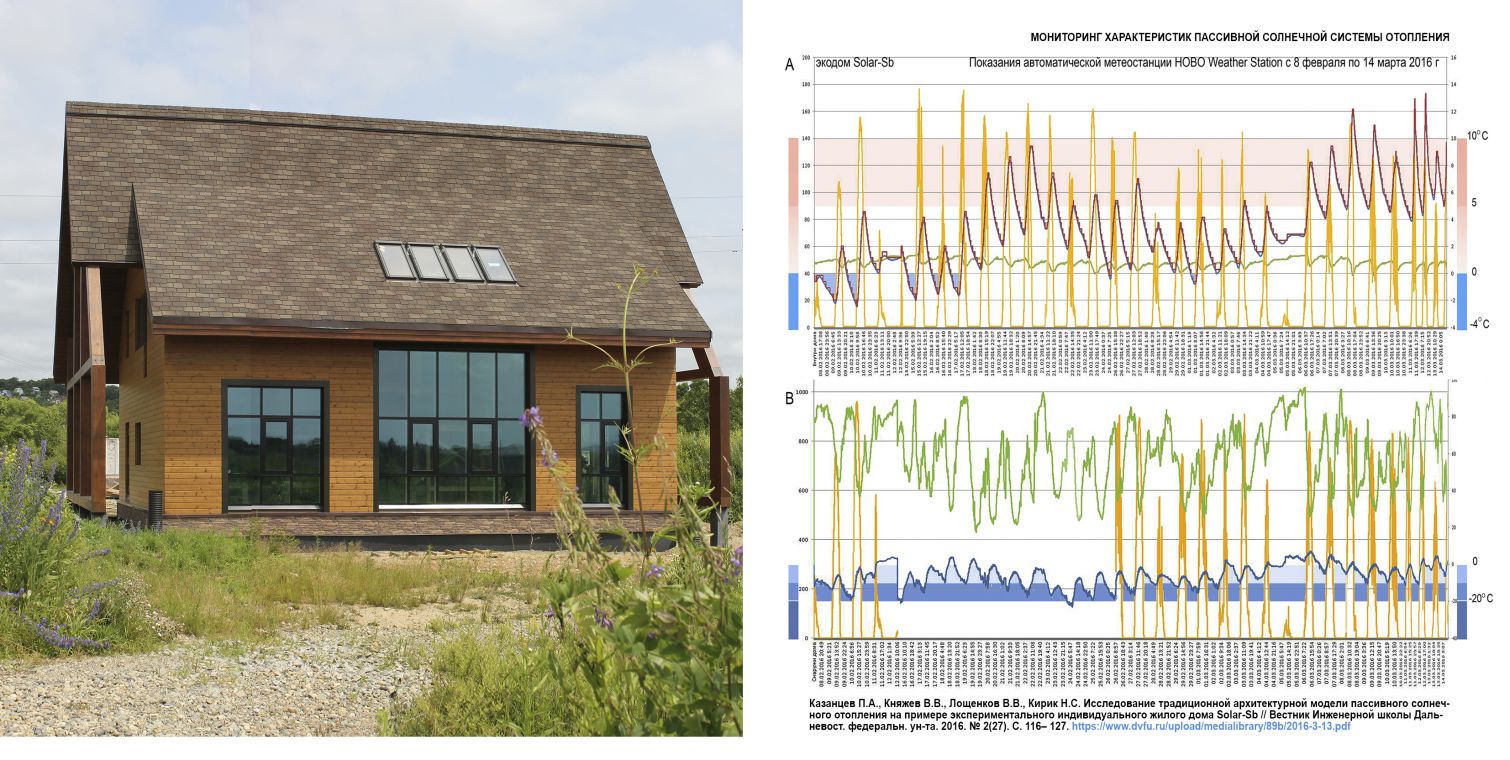

Исследования, проведенные на реализованном пассивном солнечном доме зимой 2015/16 года в отсутствие в этом доме дополнительных источников тепла подтвердили высокую эффективность приемов пассивной солнечной архитектуры даже в рамках традиционной архитектурной модели «солнечного» дома, в условиях юга Приморского края
северо-восточный сектор
юго-западный сектор

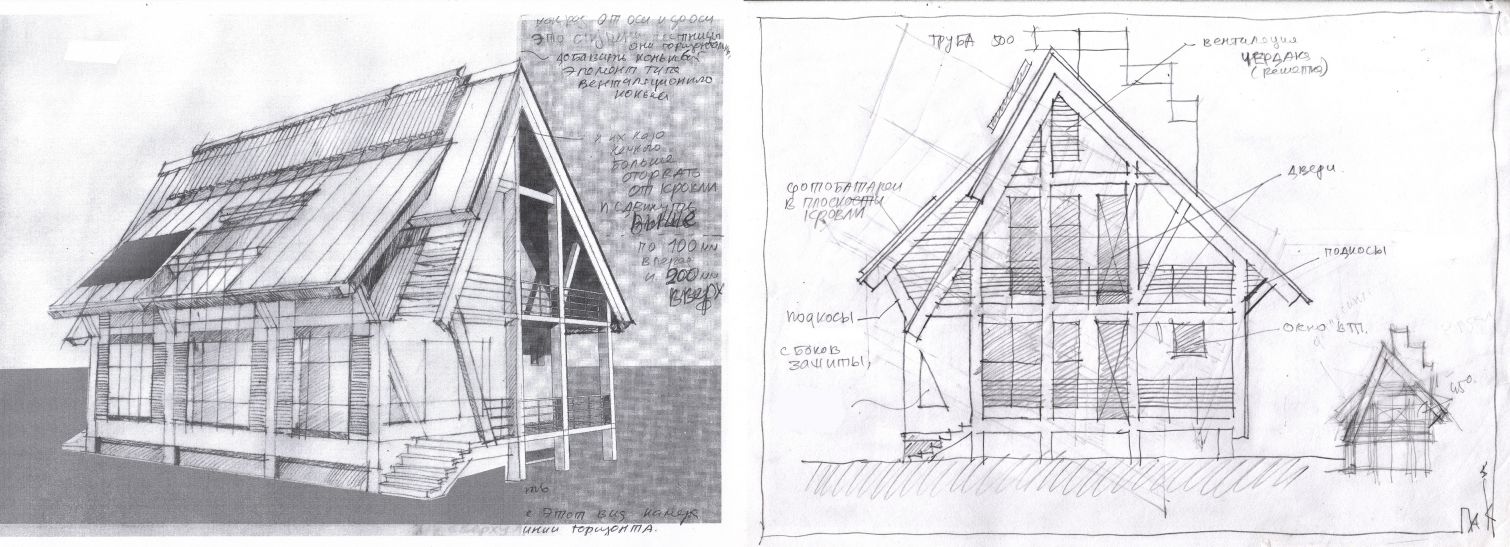

эскизики второй версии
Замещение традиционных источников теплоснабжения индивидуального жилого дома особенно важно не только с точки зрения сбережения природных ресурсов и формирования в перспективе устойчивой модели природопользования в Приморье. Такой практически автономный пассивный солнечный дом может стать прототипом индивидуального жилого дома при выделении участков под застройку в отдаленных районах Приморского края.
НАГРАДЫ ПРОЕКТА:

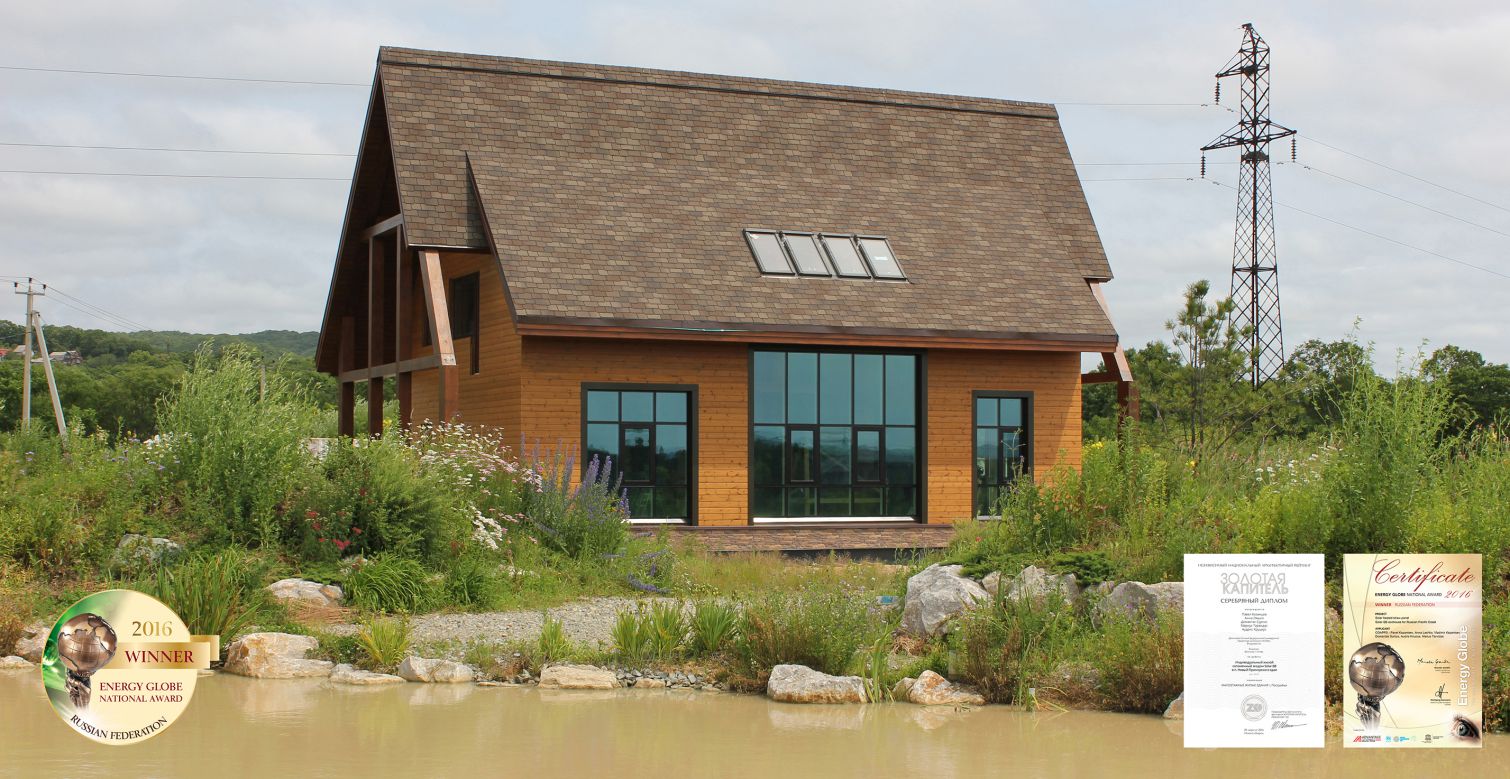

- Серебряный диплом Национального архитектурного рейтинга Золотая капитель- 2016, экодом из соломенных панелей с пассивным солнечным отоплением Solar-SB (in cooperation with Ecococon.Lt and M-ARC); - Дипломант Международной премии в области экологии и устойчивого развития Земли 2016 г. (1700 проектов из 177 стран мира), 5 июня 2016, National Russia Energy Globe Award
