Рассмотрим типовую задачу, которую перед инженером могут поставить архитекторы или дизайнеры — разместить тепловую завесу за подвесным (обычно гипсокартонным) потолком.

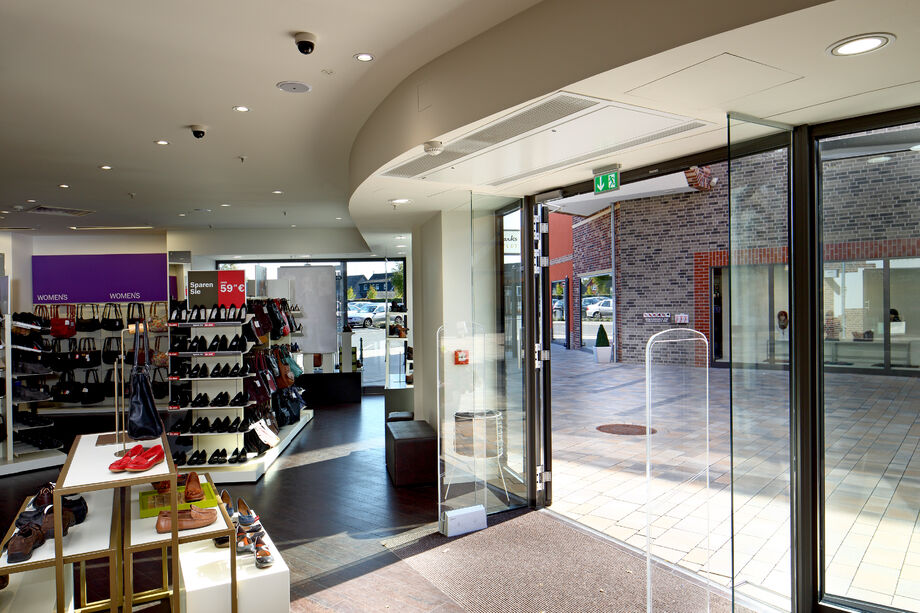

Казалось бы, задача элементарная, решается применением кассетной завесы (другое название «встраиваемая завеса»). Вот, что получаем:

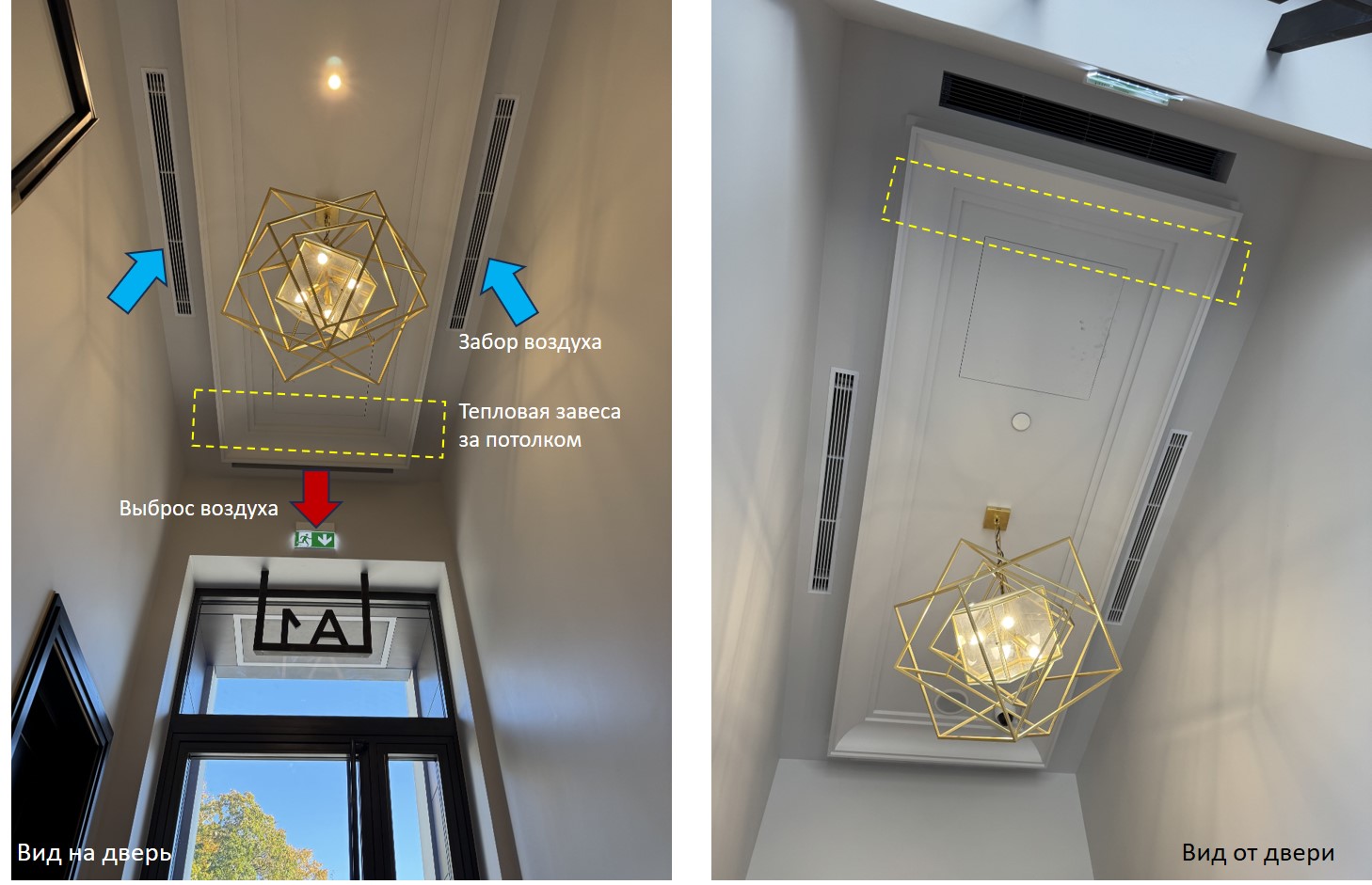

А вот если заказчик добавляет: «При этом воздухозабор выполнить через дизайнерские решетки по контуру помещения».
Это требование кардинально все меняет и усложняет. Задача превращается в настоящий вызов, и не только технический, поскольку в процессе ее решения будет подвергнута серьезному испытанию способность к переговорам и нахождению компромисса инженеров, архитекторов и заказчиков.
Вот, как выглядит эта задача.
Как добиться решения, чтобы еще завеса и работала нормально, и ее не сняли с гарантии?
Рассмотрим все варианты.
Вариант №1. Неправильный, но популярный

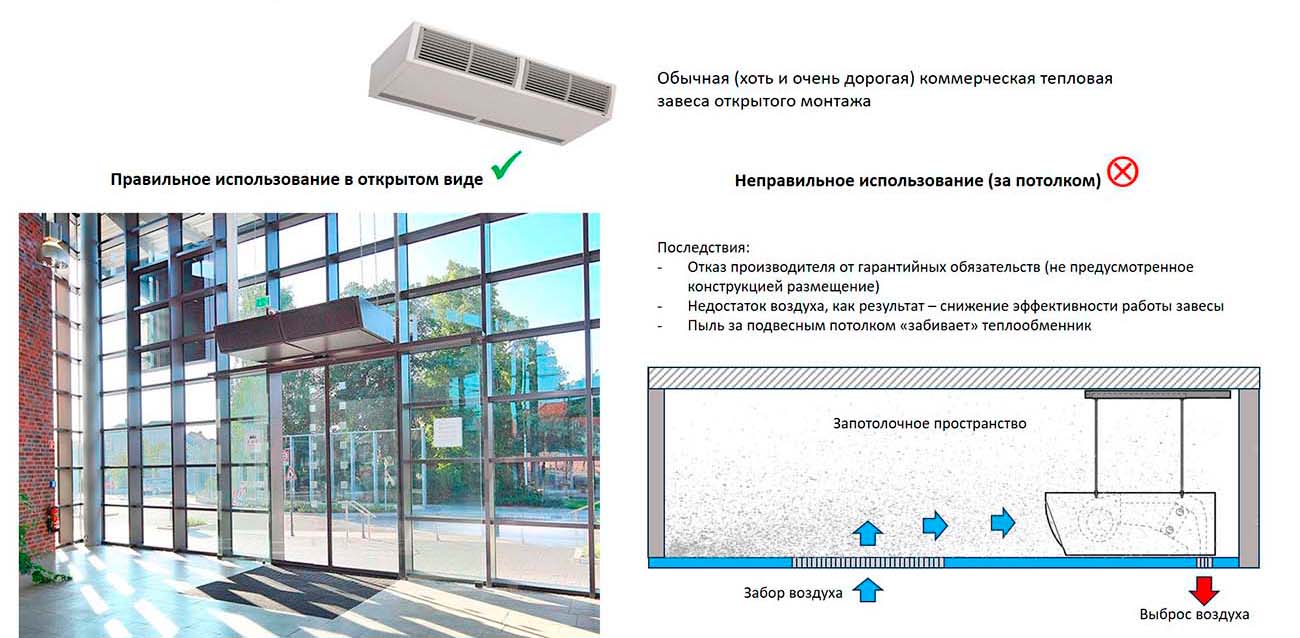

Применение коммерческой завесы для открытого монтажа за подвесным потолком.
Последствия:
- Отказ производителя от гарантийных обязательств (не предусмотренное конструкцией размещение)
- Недостаток воздуха, как результат – снижение эффективности работы завесы
- Пыль за подвесным потолком «забивает» теплообменник.
А если так? Вариант №2. Неправильный, шумный, массивный

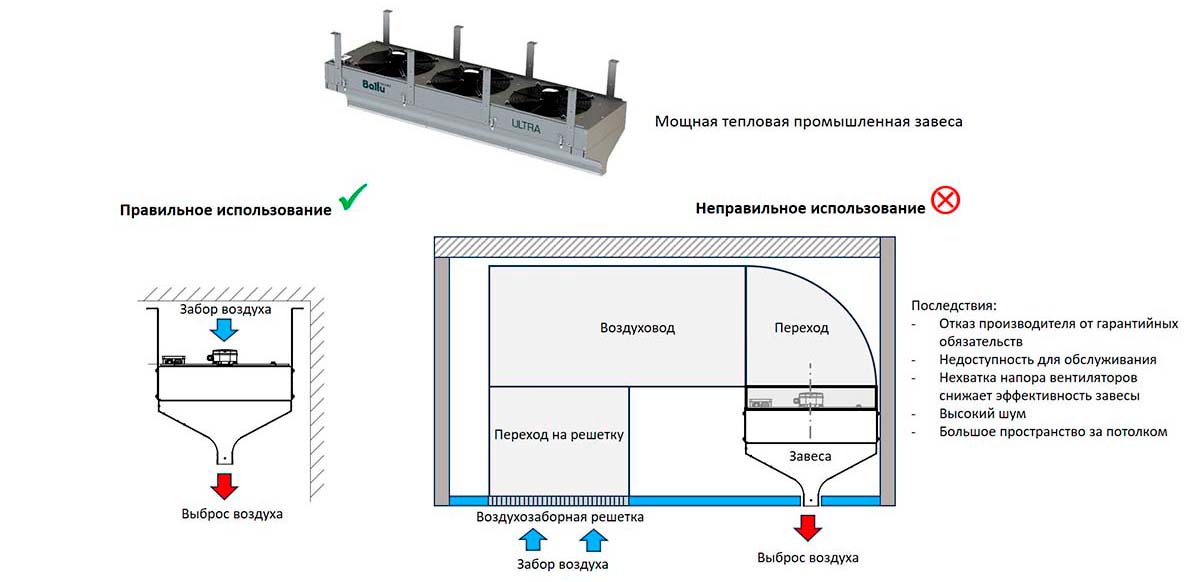

Применение непредназначенной для подключения воздуховодов промышленной завесы
Последствия:
- Отказ производителя от гарантийных обязательств
- Недоступность для обслуживания
- Нехватка напора вентиляторов снижает эффективность завесы
- Высокий шум
- Большое пространство за потолком
Вариант №3. Правильный, но … нелюбимый архитекторами

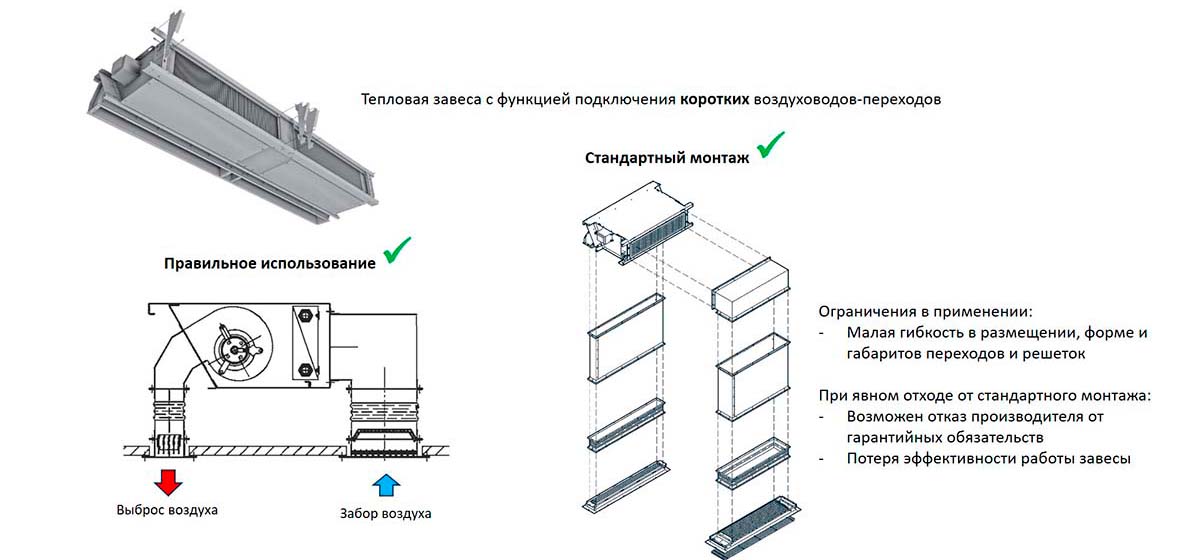

Применение завесы с возможностью подключения воздуховодов очень ограниченной длины.
Ограничения в применении:
- Малая гибкость в размещении, форме и габаритов переходов и решеток
- При явном отходе от стандартного монтажа:
- Возможен отказ производителя от гарантийных обязательств
- Потеря эффективности работы завесы.
Совсем не то… Вариант №4. Кассетная (потолочная) тепловая завеса

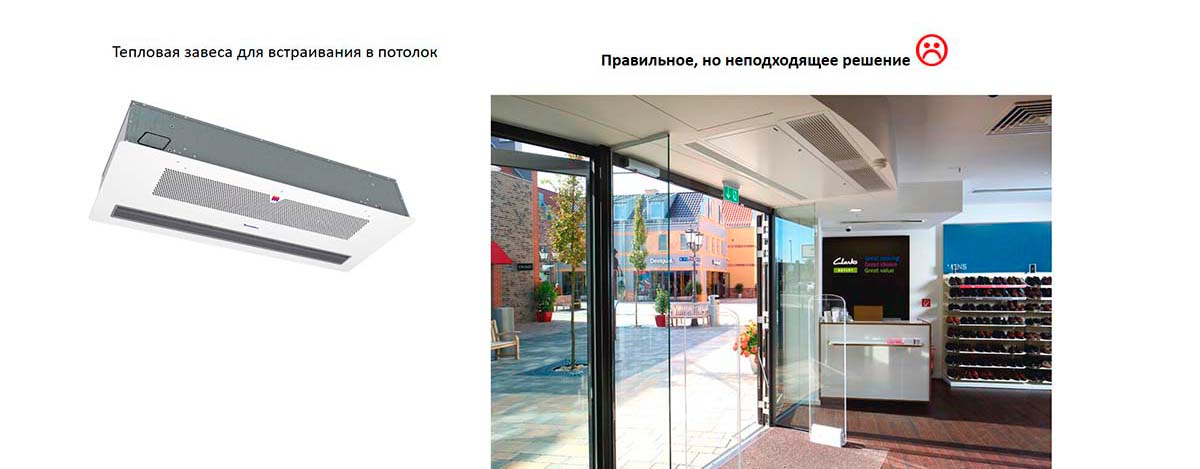

Применение завесы для потолочного монтажа. Совсем не то, что хотели дизайнеры.
Вариант №5. Технически правильный. Специализированная тепловая завеса

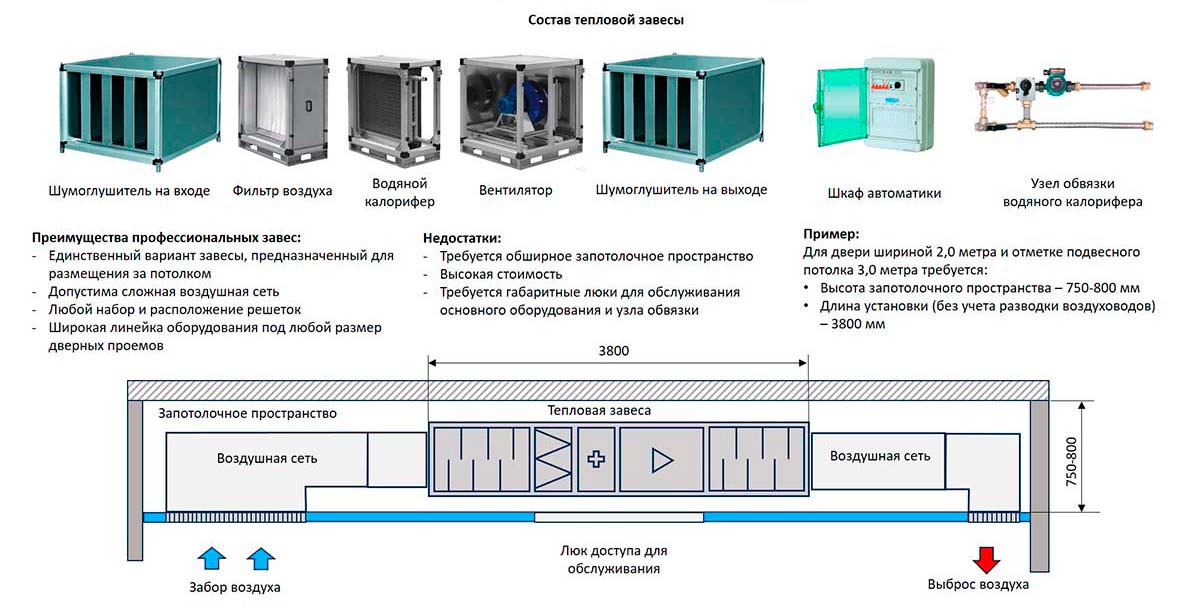

Завеса на основе приточного вентиляционного оборудования.
Преимущества профессиональных завес:
- Единственный вариант завесы, предназначенный для размещения за потолком
- Допустима сложная воздушная сеть
- Любой набор и расположение решеток
- Широкая линейка оборудования под любой размер дверных проемов
Недостатки:
- Требуется обширное запотолочное пространство
- Высокая стоимость
- Требуется габаритные люки для обслуживания основного оборудования и узла обвязки
Пример:
Для двери шириной 2,0 метра и отметке подвесного потолка 3,0 метра требуется:
- Высота запотолочного пространства – 750-800 мм
- Длина установки (без учета разводки воздуховодов) – 3800 мм
Выводы
Фактически, задача не имеет хорошего решения. Варианты принимают две крайности:
- Или система не рабочая и не обслуживаемая (протест со стороны инженеров)
- Или она работоспособна, но для ее реализации нет ни места, ни … денег (протест со стороны архитекторов и заказчиков).
Кто возьмет верх на этих качелях – вопрос случая…
Ждем ваши комментарии в нашем телеграмм-канале, особенно, если существуют более красивые решения.
