В этом выпуске сравним потери полезной площади на размещение всех элементов (насосных, шахт, вспомогательных помещений) двух конкурирующих систем пожаротушения – классической спринклерной и системы с тонкораспыленной водой.
В дополнение к этому сравним и стоимость этих систем, чтобы определить, насколько экономически эффективно использовать то или иное решение.

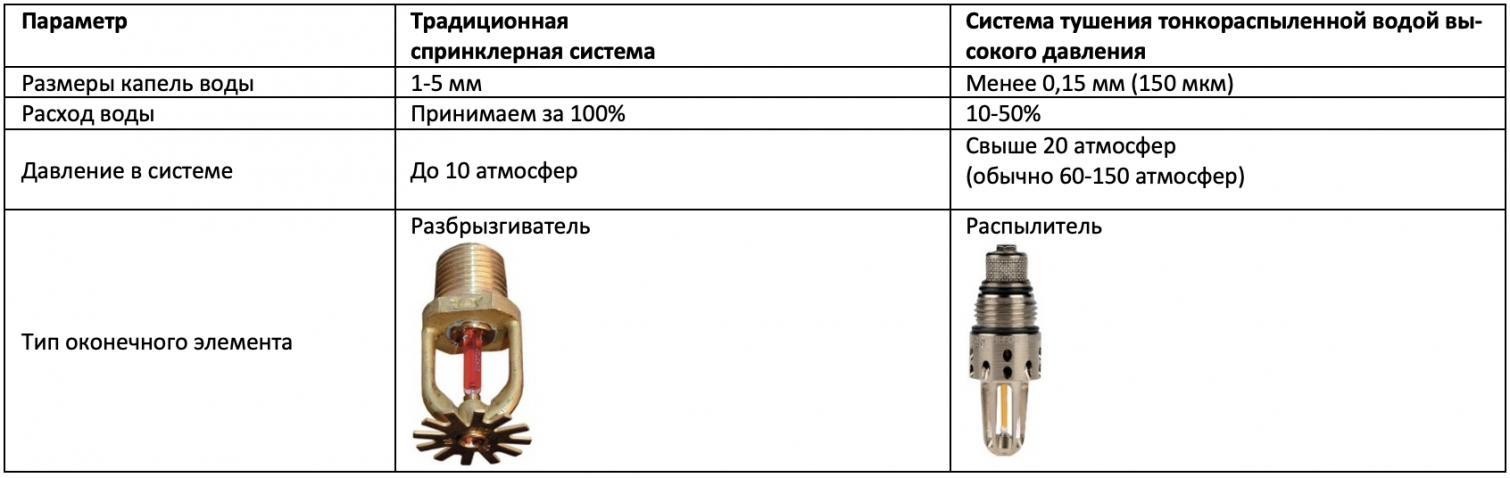

Основные отличия систем
Для развития пожара необходимы три фактора: топливо, кислород и энергия. Это называется «треугольником пожара». Обе рассматриваемые системы тушат пожар, воздействуя на все три фактора, но делают это по-разному. Традиционные спринклерные системы разбрызгивают воду крупными каплями, в то время как системы тушения тонкораспыленной водой (ТРВ) распыляют ее в виде тумана. Это позволяет тонкораспыленной воде более эффективно снижать температуру и ограничивать доступ кислорода к огню, что приводит, в конечном счете, к значительно меньшему расходу воды на тушение.
Чтобы получить такой эффективный для тушения водяной туман, необходимо пропустить воду через очень мелкие отверстия, для чего насосам требуется развить чрезвычайно высокое давление. Этим и обуславливается различие в конструкции, и, как следствие к требуемым площадям технических помещений, шахт, а также к стоимости этих двух систем.
Определим потери полезной площади на две эти системы пожаротушения для 11-этажного бизнес-центра класса «А» общей площадью
30 000 кв.м. с одноэтажной подземной автостоянкой. Высота здания – 49 метров.

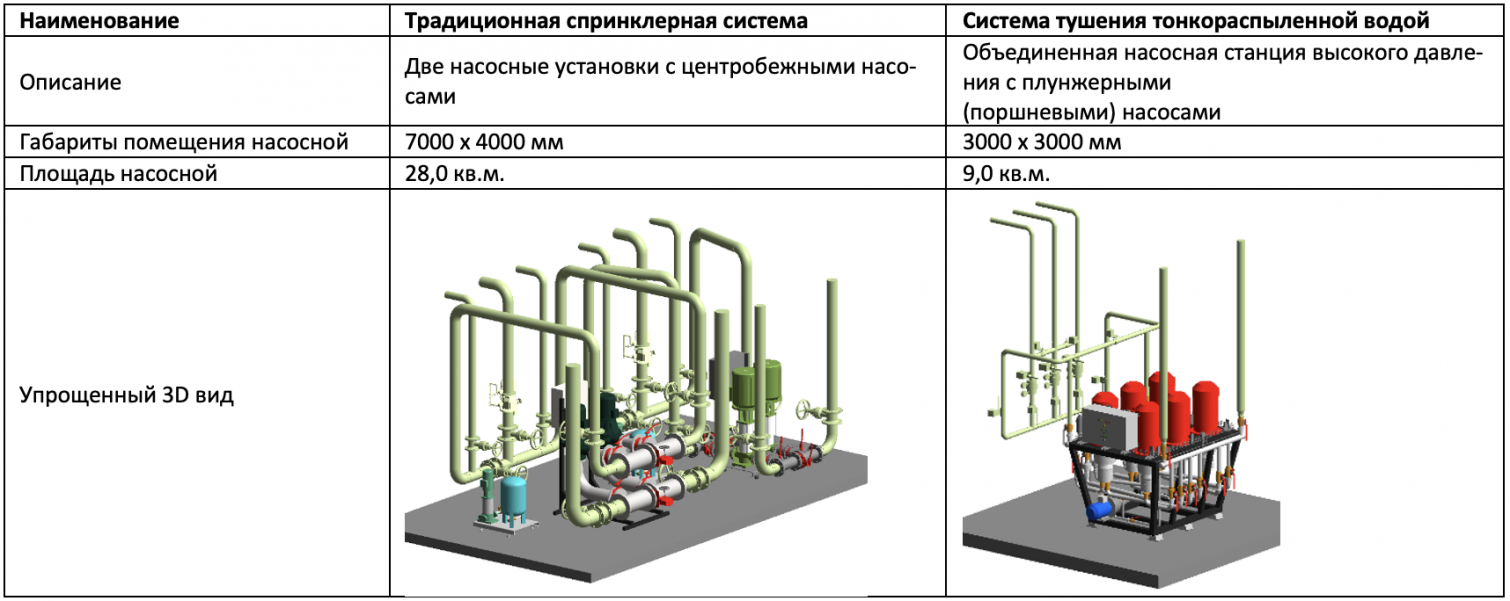

Площадь помещений насосных установок
Видим, что производители установок ТРВ обоснованно говорят об экономии площади насосных помещений.

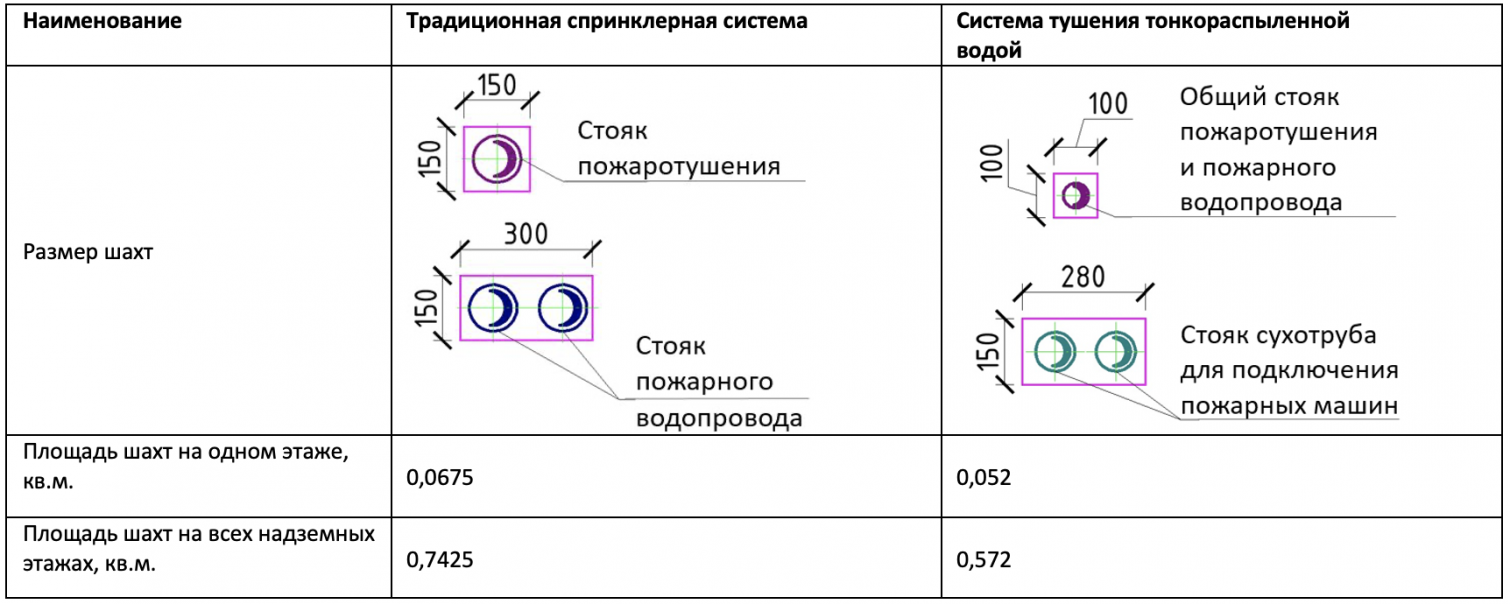

Шахты пожаротушения
Переходим к определению размеров шахт для трубопроводов пожаротушения в надземной части здания.
Примечание: указан размер по внутреннему контуру ограждений шахт.

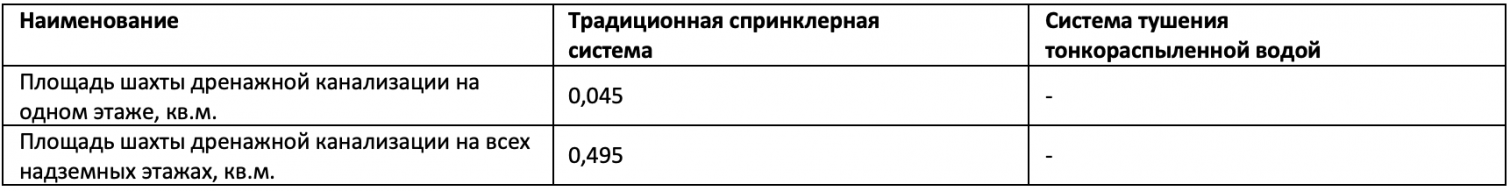

Шахты отвода воды после срабатывания
В соответствии с СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические»: 6.9.26 Необходимо предусмотреть организационные и/или технические мероприятия по удалению ОТВ (огнетушащее вещество) после срабатывания водяных и пенных АУП (автоматических установок пожаротушения).
Для отвода воды из надземной части от срабатывания спринклерной системы используются технические мероприятия: трапы, размещаемые в коридорах и лифтовых холлах, система стояков и горизонтальных участков, из которых вода выводится в наружные ливневые сети.
Для ТРВ системы, в которой расход воды значительно меньше, можно обойтись организационными мероприятиями (инструкции, уборочный инвентарь, просушка и проветривание и т.п.).

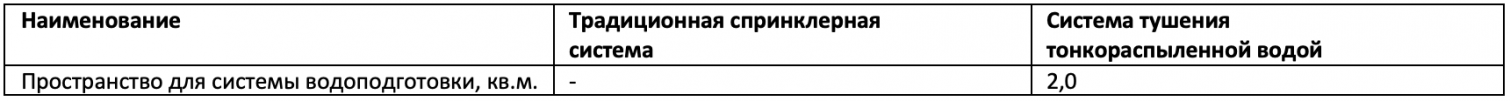

Система водоочистки для систем пожаротушения тонкораспыленной водой (ТРВ)
Механические примеси и минеральные осадки в воде могут забить мелкие отверстия в распылителях и вывести из строя установку. Даже с учетом того, что на трубопроводах устанавливаются фильтры, производители рекомендуют использовать полноценную систему водоочистки.
Пожарный резервуар
Если технические условия не обеспечивают необходимый расход воды для традиционного пожаротушения, то в подземной части предусматривают пожарный резервуар. Он представляет собой замкнутое помещение из монолитного железобетона, покрытого гидроизоляцией.
Обычно объем резервуара варьируется от 100 до 250 м³ (хотя может доходить и до 1000 м³) и зависит от множества факторов.
Рис. Пример пожарного резервуара
В нашем расчете учтем, что под нужды резервуара необходимо выделить помещение площадью 50 кв.м и высотой четыре метра.
Теперь сведем все значения в итоговую таблицу потерь полезных площадей:
Как видим, разница в необходимых площадях – значительна.
Можем сделать вывод, что безоговорочная победа за системой ТРВ? На всякий случай посмотрим на стоимость систем.

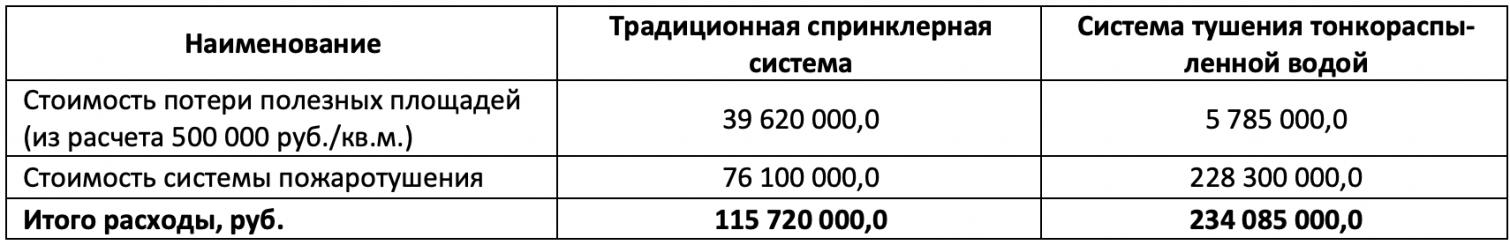

Экономическое сравнение
С такими цифрами картина меняется…
С одной стороны – ТРВ дает заметную экономию на площадях, но с другой – цена на нее шокирующе высока. Как же выбирать?
Рыночная ниша ТРВ
Вынуждены признать, что при выборе приходится учитывать не инженерные преимущества или недостатки каждой системы, и даже не прямые расходы на их приобретение и монтаж.
На первый план выходит ущерб от тушения, внешний вид и … статус объекта.
ТРВ почти безальтернативно применяется на следующих объектах:
- Исторические здания, музеи, галереи и другие подобные объекты, в которых ценность интерьеров и экспонатов не идет ни в какое сравнение со стоимостью системы пожаротушения;
- Все другие объекты, в которых малые последствия от тушения и быстрый возврат объекта в рабочее состояние ценнее всех остальных факторов;
- Здания с крайним дефицитом водоснабжения;
- Интерьеры с предельными требованиями к эстетике инженерных систем;
- Здания, в которых сам факт использования ТРВ подчеркивает статус объекта.
Существуют уникальные случаи, когда владельцы квартир устанавливали индивидуальные системы ТРВ, чтобы обезопасить интерьеры не только от пожара, но и от ущерба при его последующем тушении.
Интересный факт:
В странах с развитым страховым рынком применение ТРВ систем (вместо традиционных систем) учитывается при расчете стоимости страховки и это может привести к заметным скидкам, доходящим до 15%.
Когда и в нашей стране страховые компании придут к более глубокому анализу рисков, то это может повлиять и на спрос на ТРВ системы.
