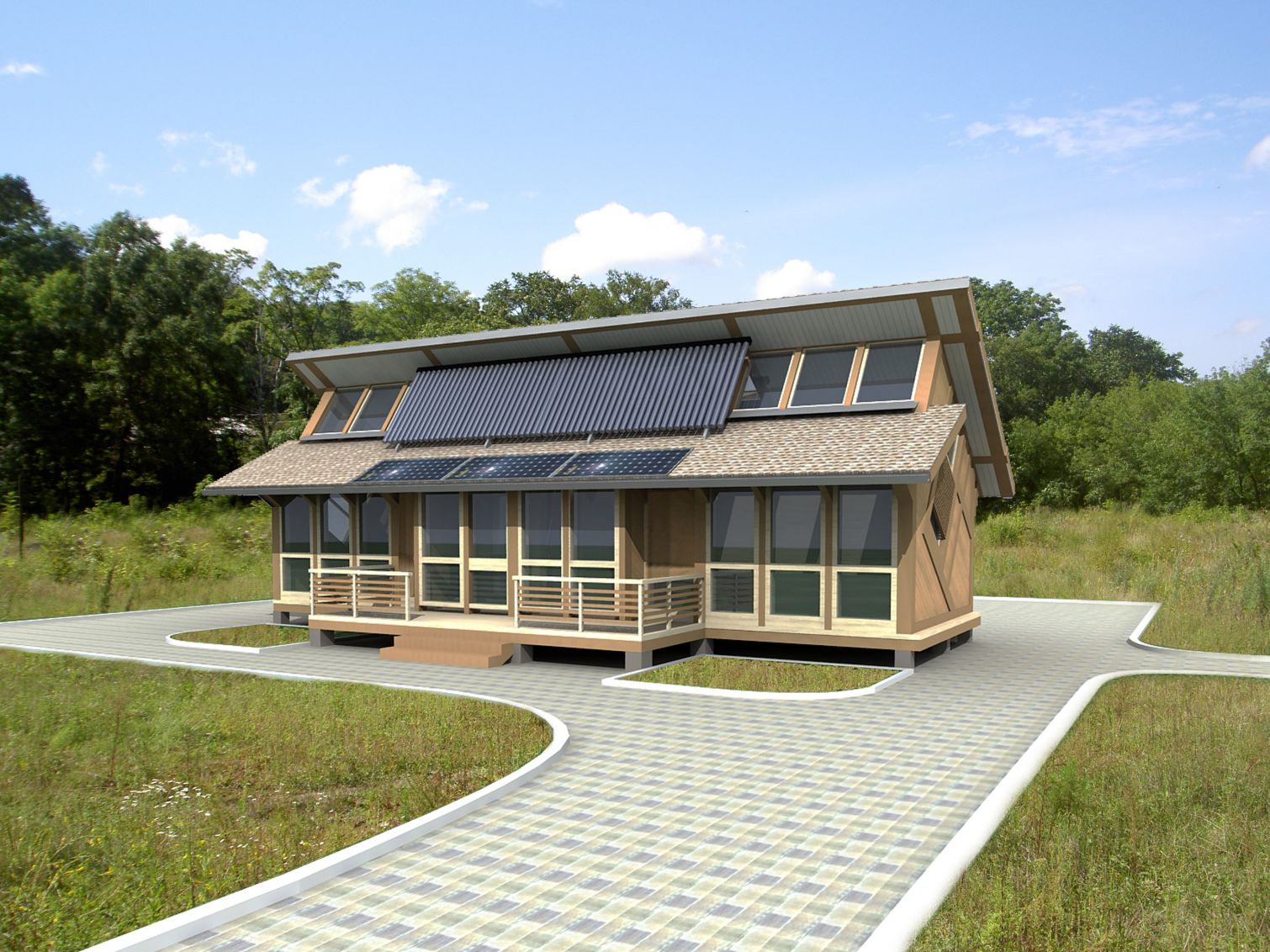

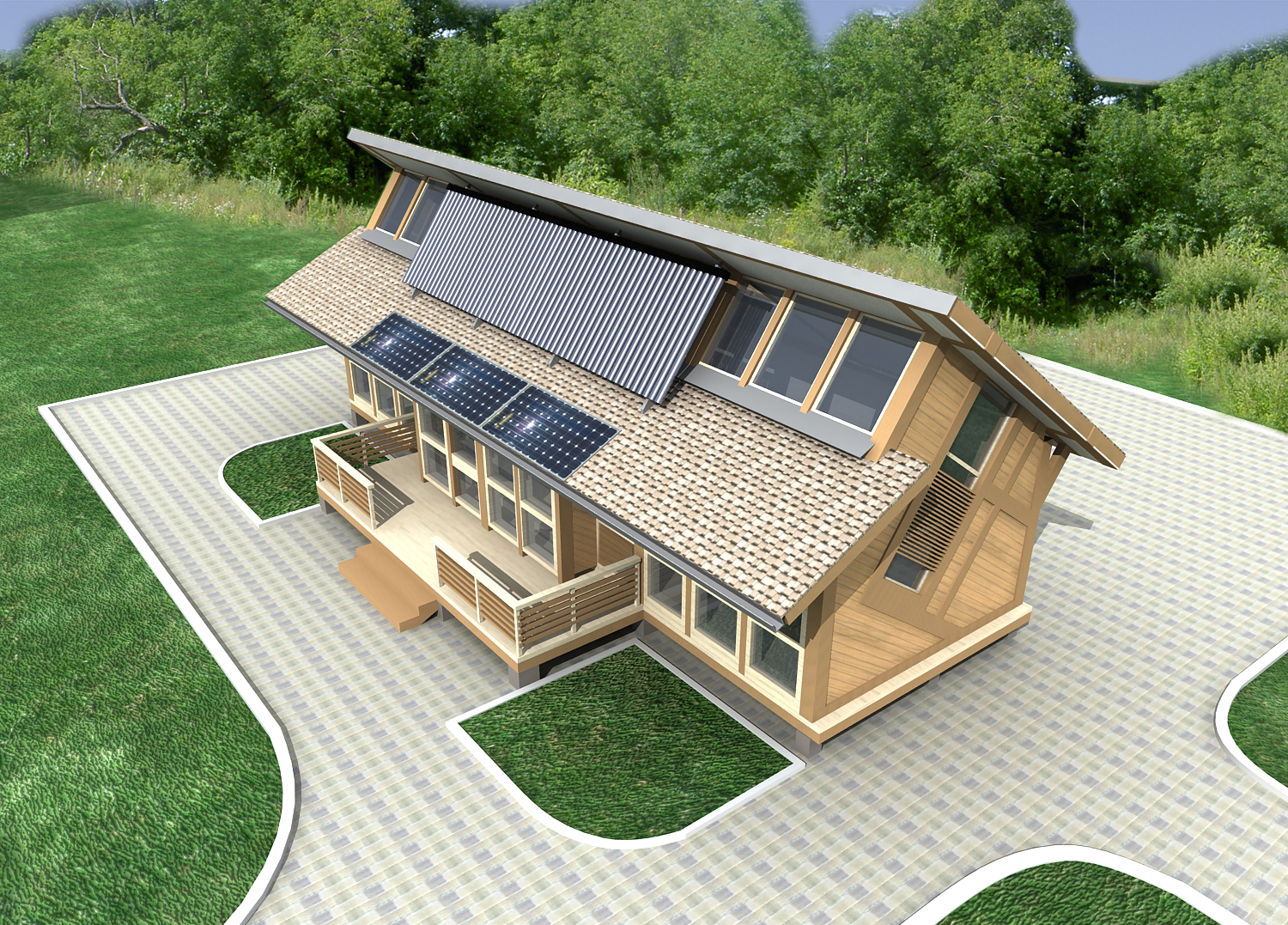

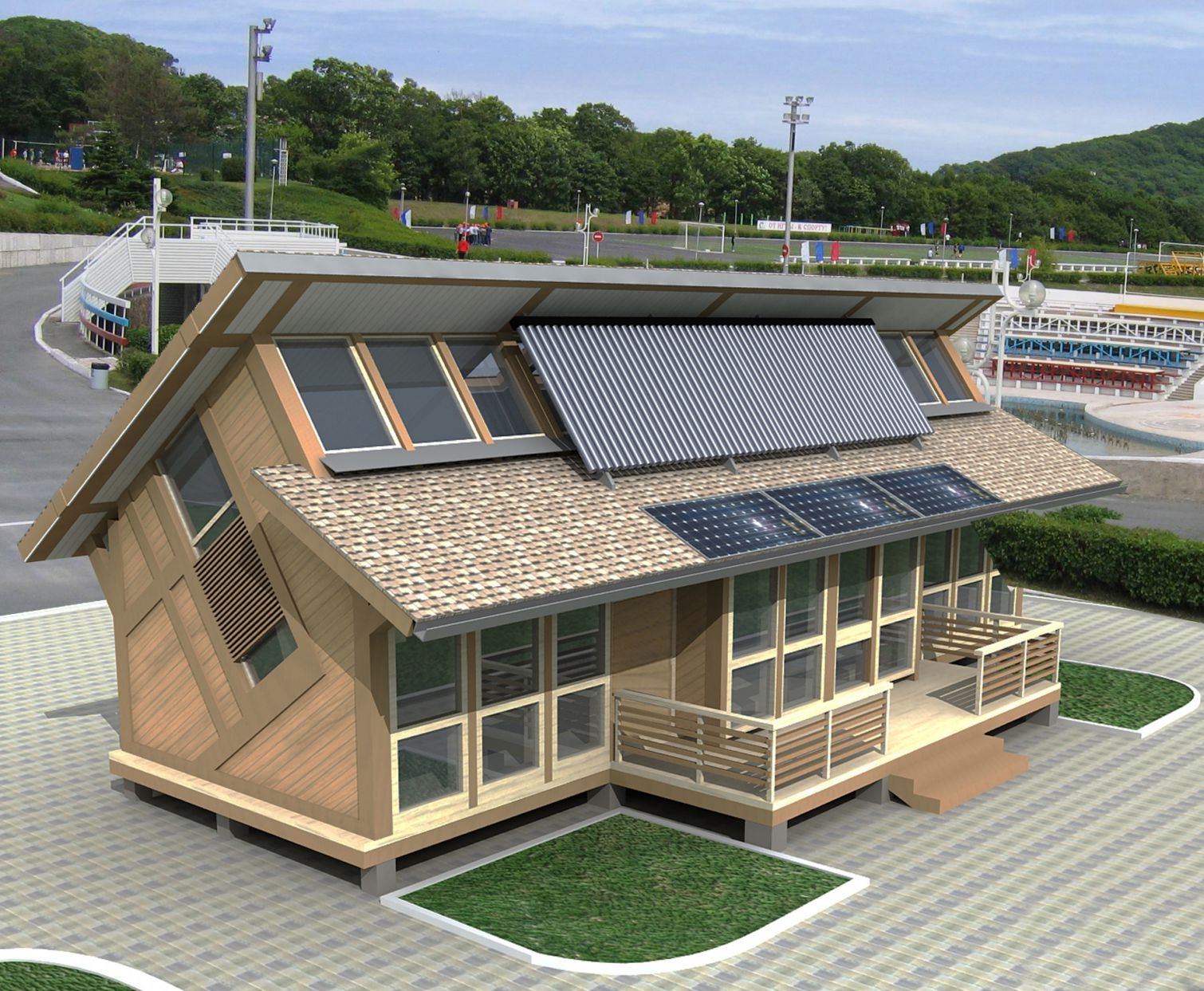

«Экомодуль Solar-5M/S» спроектирован по заданию Технопарка ДВГТУ в 2009 г. для наладки производства на автоматической деревообрабатывающей линии, основой которой является строгально-фасочный станок Hundegger HMD/HM4 Speed-Cut SC3. Архитектор - Павел Казанцев, конструктор - Татьяна Слюсарева, 3D модель - Екатерина Мовчан.
Основные энергоэффективные архитектурные решения, использованные в проекте, следующие: - коньковые окна верхнего света, развернутые перпендикулярно лучам низкого зимне-го солнца, в сочетании с системой «терможалюзи», обеспечивающей регулирование светового потока и конвекционное отопление домика; другой функцией коньковых окон является ин-тенсивная летняя аэрация домика, а «горб», где они размещены, играет роль «теплового меш-ка» для сбора и принудительной подачи теплого воздуха на нижние отметки зимой; - кровля, крутой скат которой развернут на северные ветра и практически полностью закрывает дом от ветрового охлаждения. Северная стена домика также глухая (исключая три небольших проема для летнего проветривания), при этом естественное освещение комнат по всей глубине также обеспечивают коньковые окна; - термальные массивы типа «direct gain» и «indirect gain» в виде монолитных бетонных плит, уложенных по каркасу, и стенок-подоконников, размещенных перед южным витражом; - солнечный воздушно-тепловой конвектор, встроенный в плоскость южного ската кровли; - козырьки-солнцерезы (южный фасад) и козырьки-ветрорезы (северный фасад), глу-бина которых просчитана с учетом годового хода солнечных координат и направления преобладающих зимних ветров.

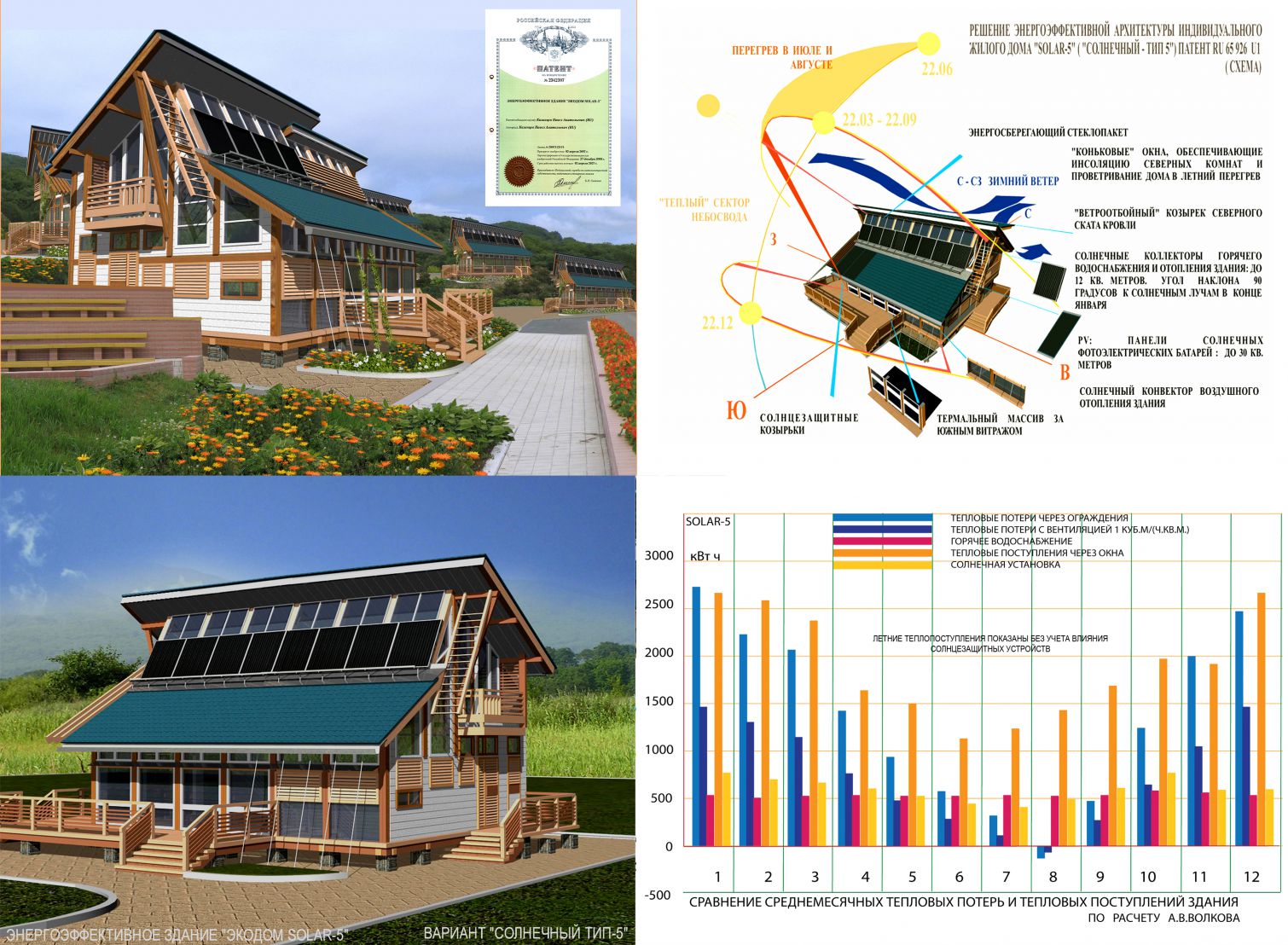

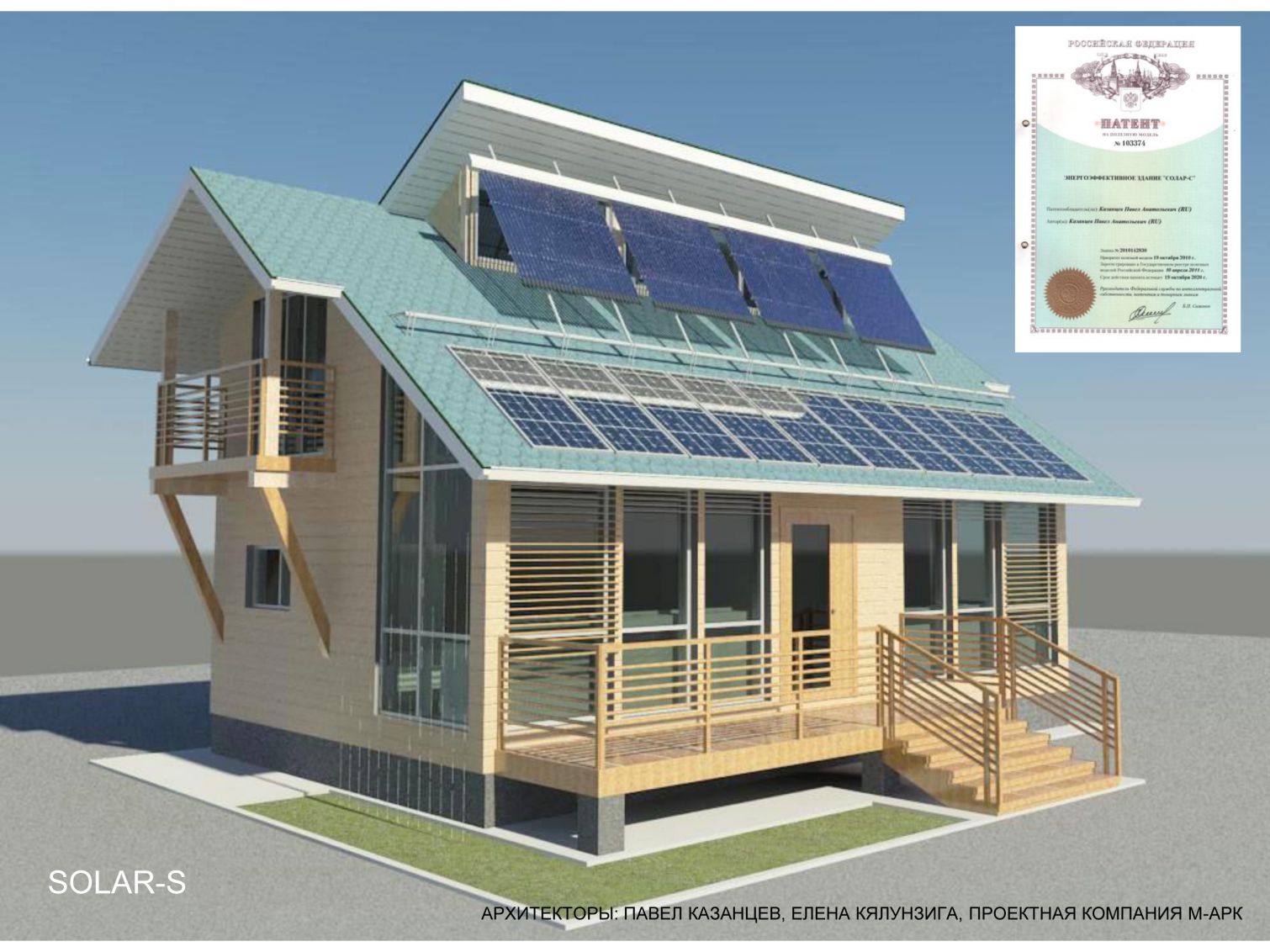

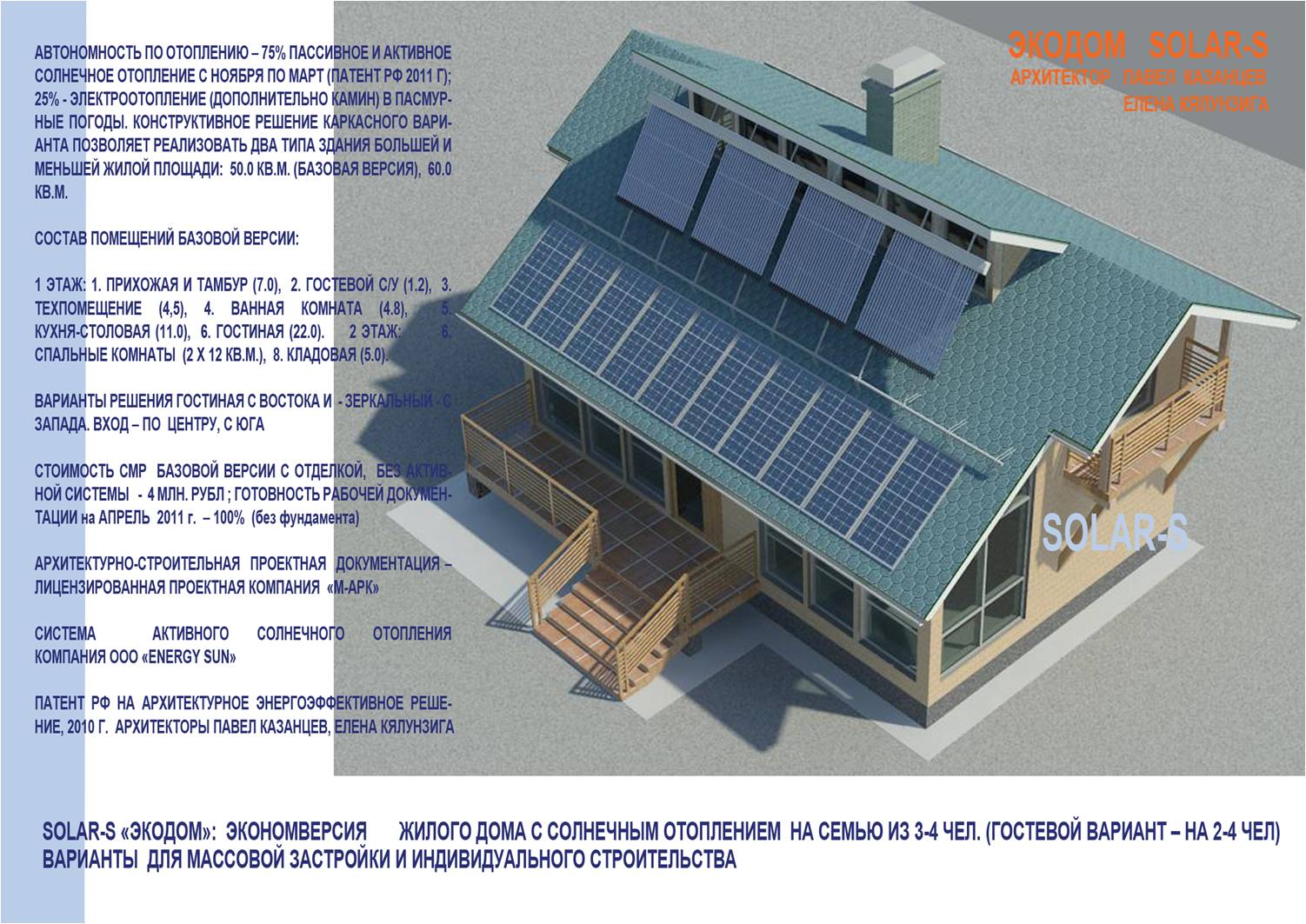

Проект является одноэтажной копией индивидуального жилого дома с пассивным и активным солнечным отоплением "Экодома Solar-5", автор изобретения и патентообладатель на энергоэффективную форму здания RU02342507, полезной модели на способ размещения солнечных коллекторов RU103374U1 - Павел Казанцев

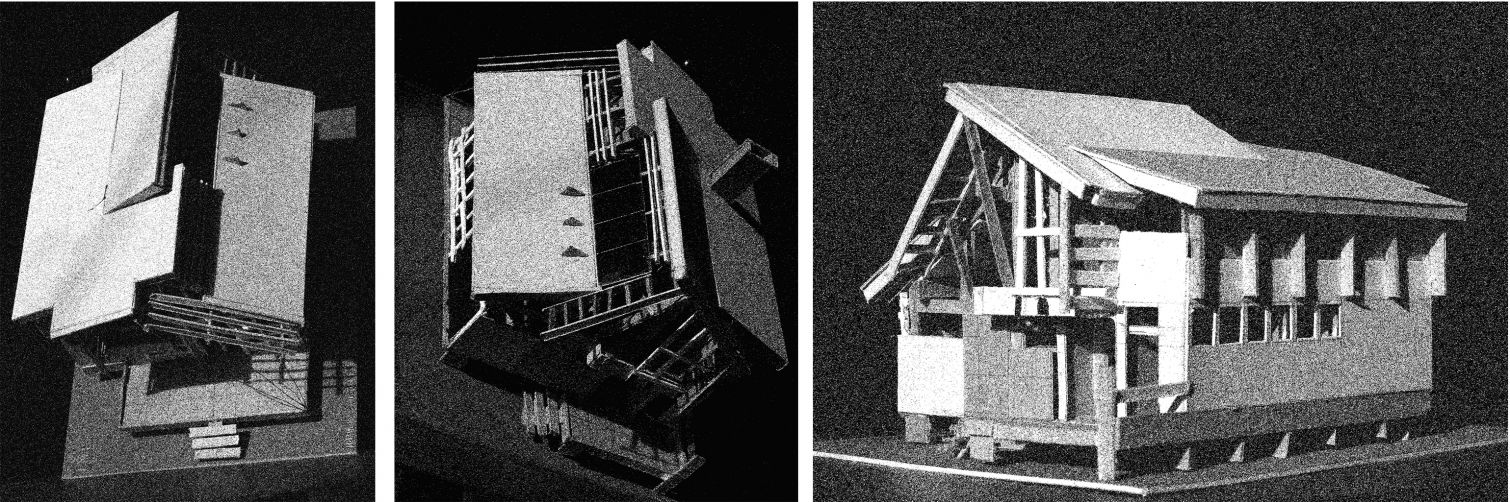

рабочий макетик выполненный автором в процессе работы над экодомом Solar-5

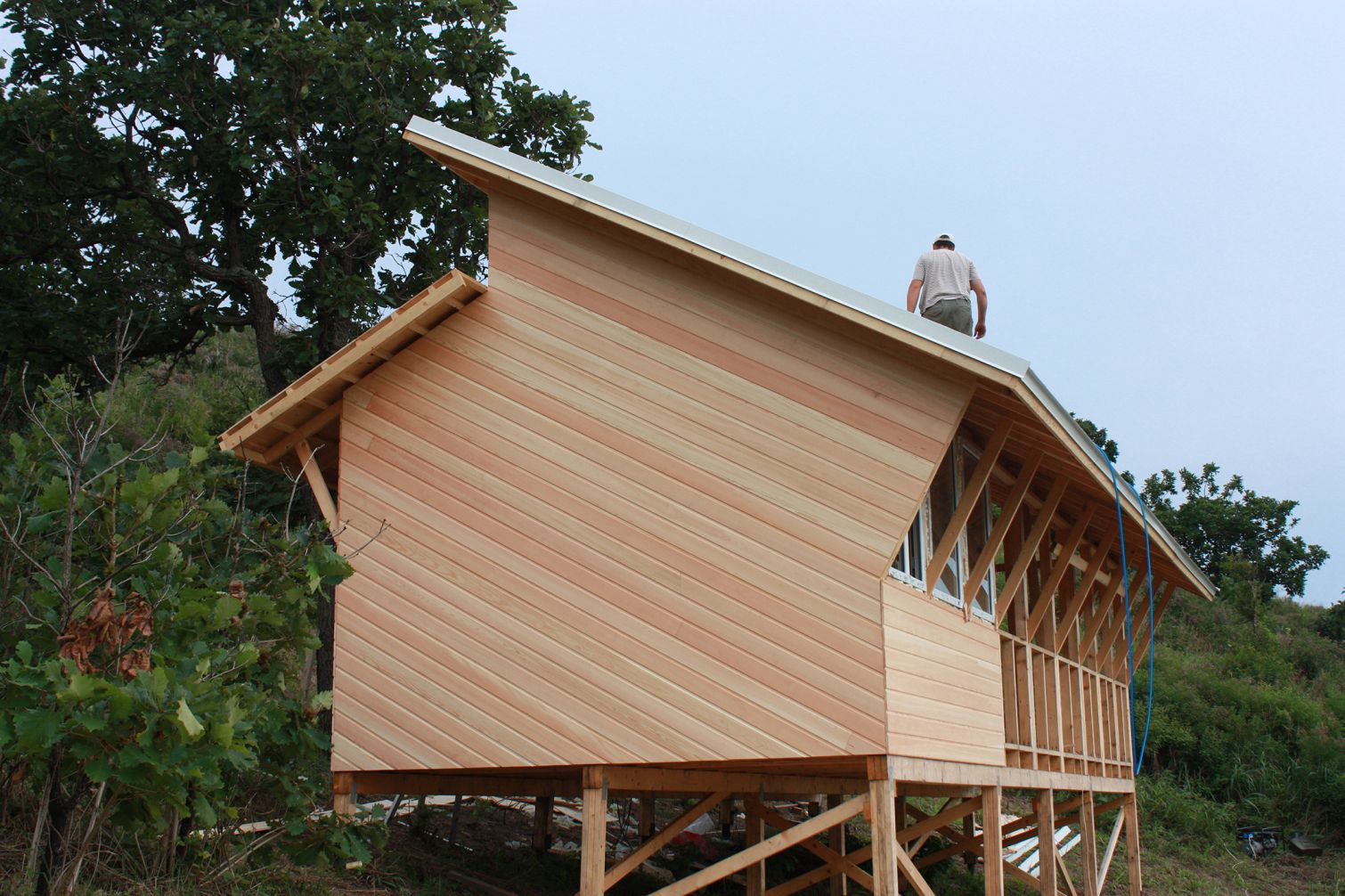

Фактически проект экомодуля должен был служить моделью для проверки энергоэффективных архитектурных и теплотехнических решений "Экодома Solar-5", испытания систем альтернативного тепло- и энергоснабжения экодома в условиях региона. По завершении строительства экомодуль должен был также стать полигоном для испытания разработок студентов и аспирантов Инженерной школы ДВФУ в области энергоэффективного домостроения. Отработка сборки экомодуля из домокомплекта в Технопарке ДВФУ

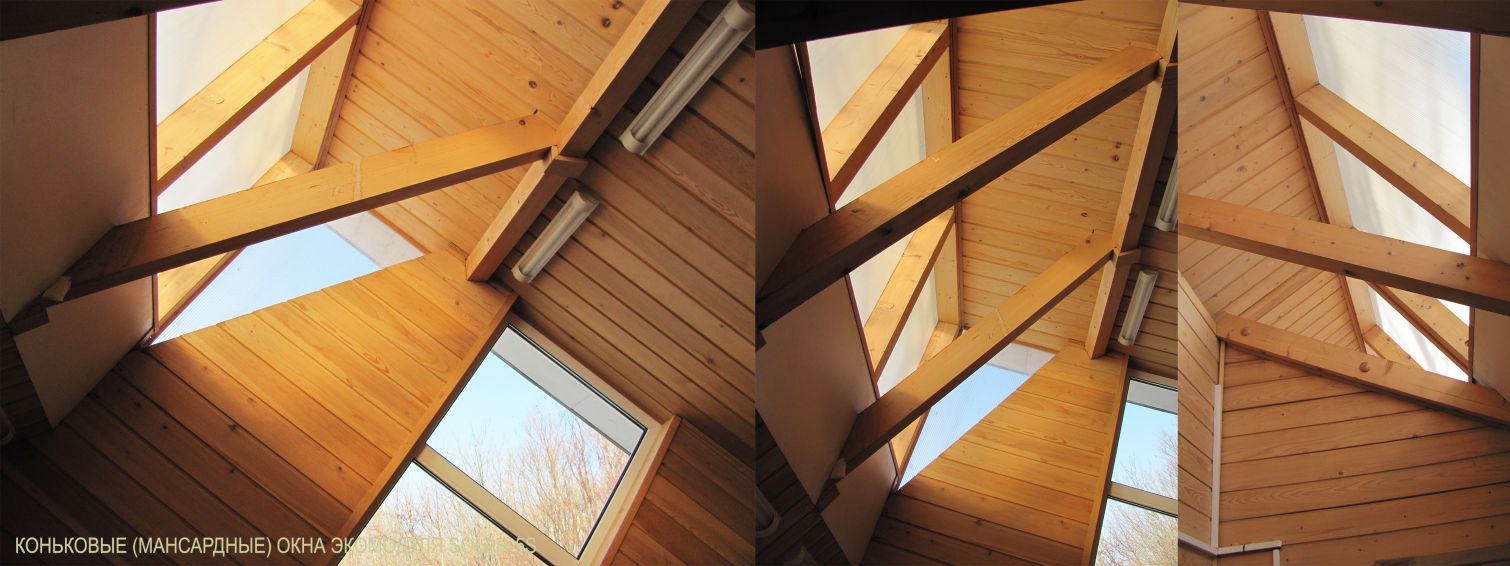

Конструкция коньковых окон, установка не завершена

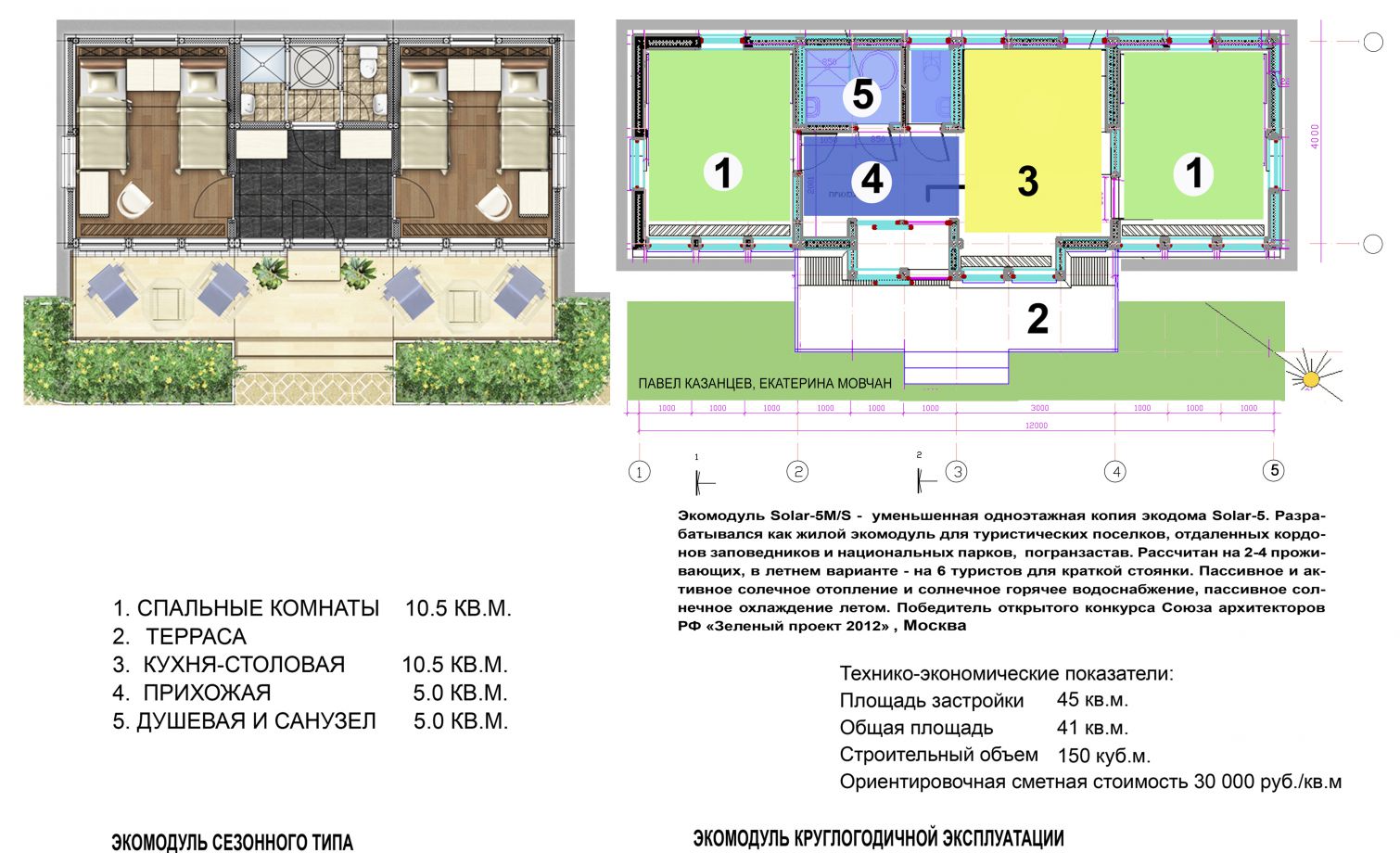

Учитывая реальный спрос и перспективы развития экотуризма в прибрежной зоне Приморья и программу развития национальных парков в Уссурийской тайге, экомодуль разрабатывался как жилой домик с автономными системами тепло- и энергоснабжения, вместимостью на 4–6 туристов, с двумя спальными комнатами и сантехблоком (вариант Solar-5M). Вариант Solar-5S включал дополнительно кухню-столовую и мог быть круглогодичным жилым миниливингом.
Solar-A - упрощенный сезонный вариант миниливинга для летнего пляжного отдыха, развернутыйй для охлаждения спиной к солнцу, и поднятый на опоры для защиты от летней влаги. Форма дома рассчитана для усиления морского бриза, затенения. Южный скат кровли предполагалось использовать по размещение PV

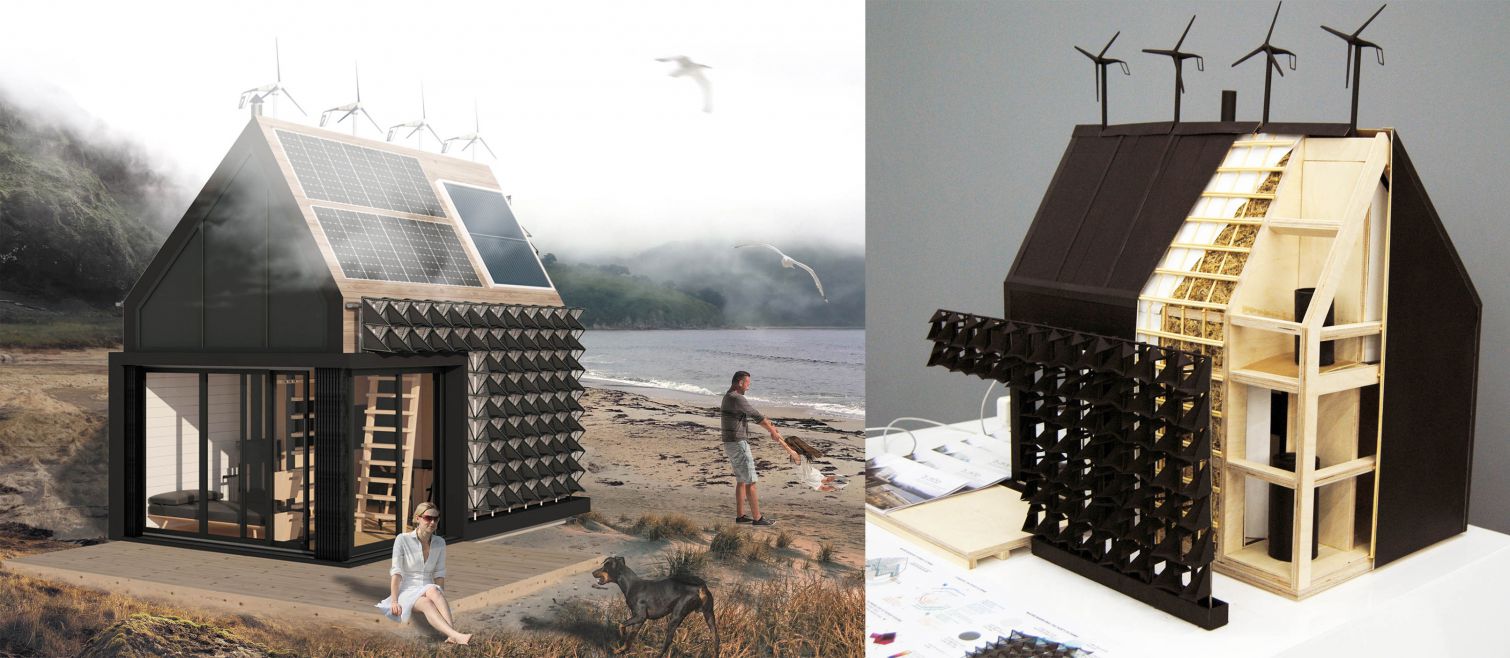

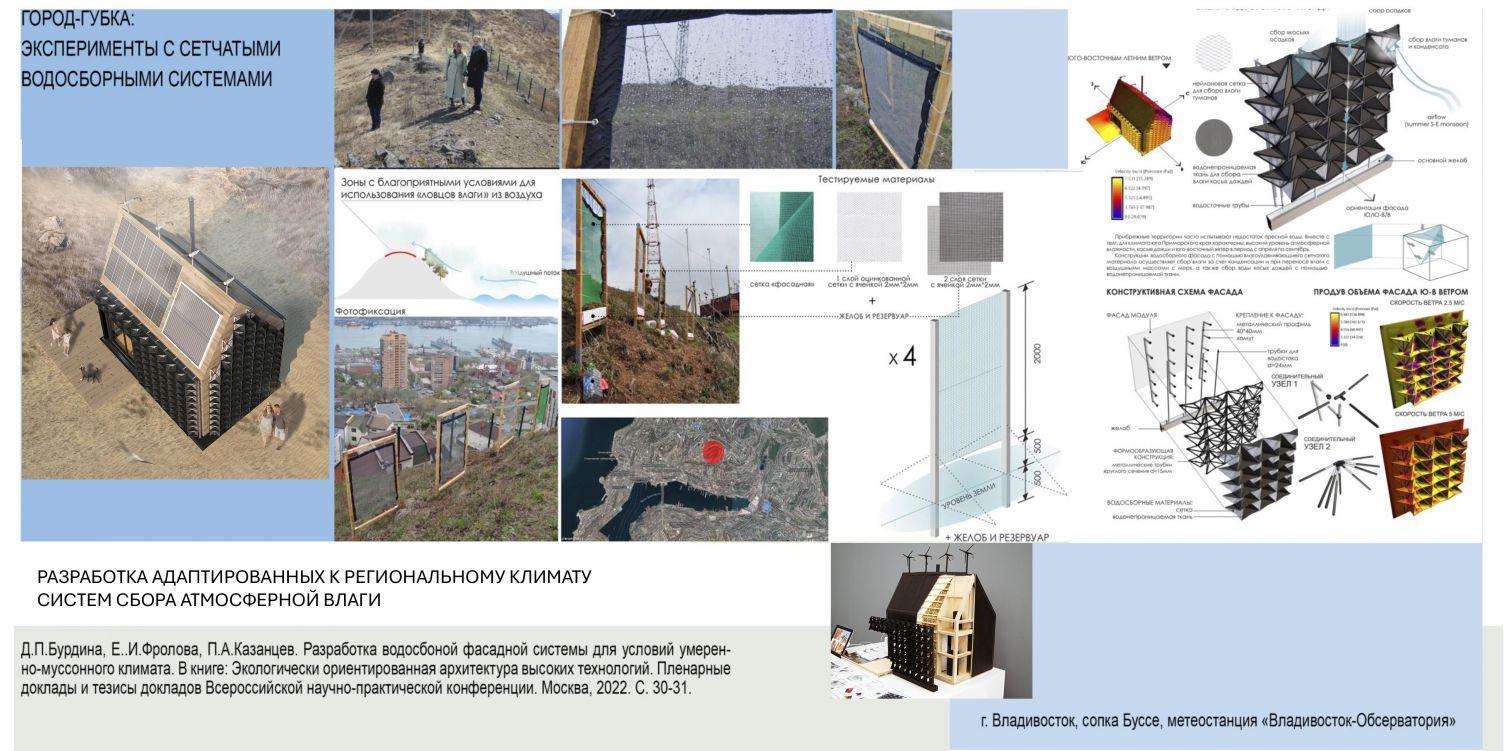

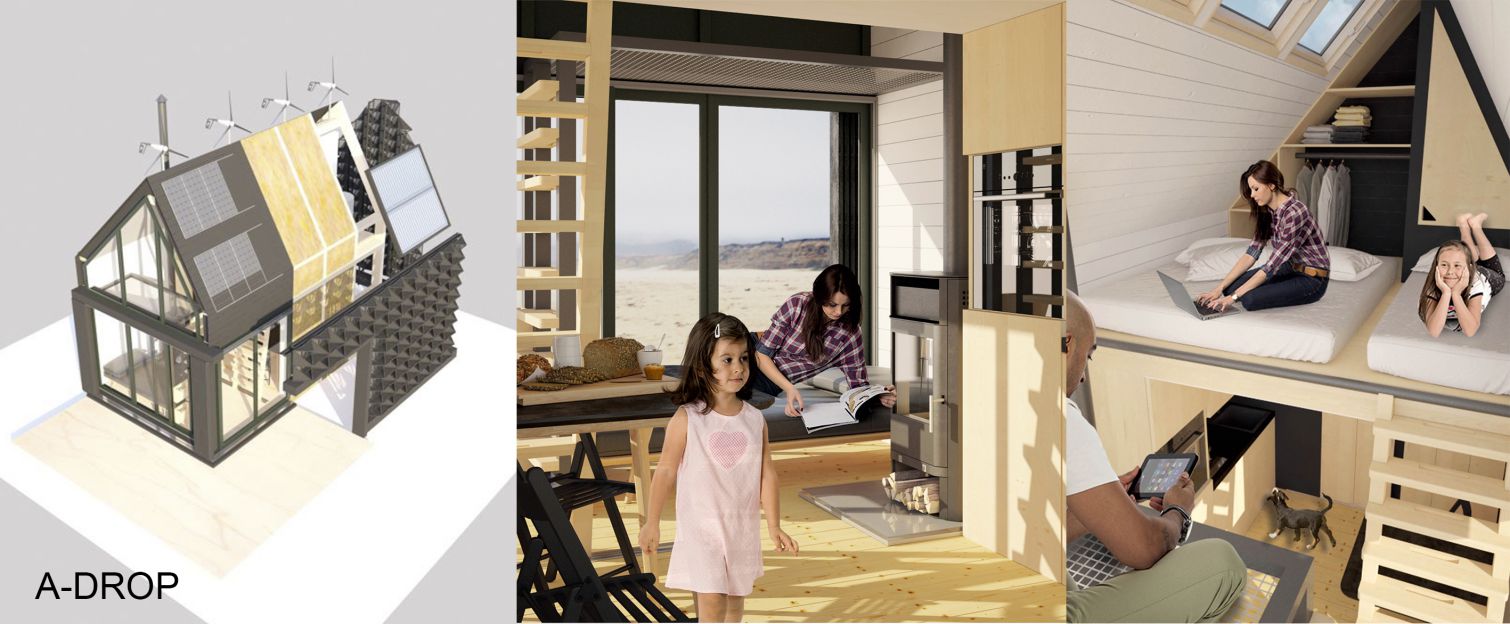

Миниливинг на семью из трех человек A-DROP, авторский коллектив Бурдина Дарья, Фролова Екатерина, Казанцев Павел, 2019 г. Помимо пассивных и активных солнечных систем, ветрогенераторов, модуль оборудован системой сбора атмосферной влаги.
НАГРАДЫ ПРОЕКТОВ:
Бронзовый знак "Св.Георгий" выставки "Высокие технологии 21 века", Москва, апрель 2007, мэр Москвы Ю.М.Лужков, в коллективе ЛНЭ ИПМТ ДВО РАН (пассивная система - Павел Казанцев, активная - Олег Ковалев, Александр Волков); - Золотая медаль ВВЦ, Москва, выставка "Альтернативная энергетика": апрель 2008, министр с/х РФ А.В.Гордеев, совместно с ЛНЭ ИПМТ ДВО РАН (пассивная система - Павел Казанцев, активная - Олег Ковалев, Александр Волков); - Национальная экологическая премия России "Экомир" 2009 г.: Государственная дума ФС РФ, Москва, июнь 2009; - Золотой знак Ассоциации архитекторов Мексики CAM/SAM - Президент CAM/SAM Guillermo Cramer H.; - Лауреат фестиваля "Зеленый проект 2010" Экодом Solar-5, ноябрь 2010, Президент СА РФ А.В.Боков; - Дипломант Международной премии в области экологии и устойчивого развития Земли 2010 г. за Экодом Solar-5, ноябрь 2011; - Лауреат Международной премии в области экологии и устойчивого развития Земли 2010 г. Экодом Solar-5, (800 проектов из 100 стран мира); - Лауреат премии АИСТ фестиваля "Зеленый проект 2012", Экомодуль Solar-5S, ноябрь 2012, Президент СА РФ А.В.Боков;
Серебряный диплом Национального архитектурного рейтинга Золотая капитель-2019, экомодуль A.DROP ; - Диплом жюри экспертов 3 ст. Национального архитектурного рейтинга Золотая капитель-2019, экомодуль A.DROP
описание проектов Solar-5 и Solar-5 m/cs
