Когда микросваи действительно оправданы, а когда их применение приводит к дополнительным затратам и повышенным рискам
В статье "" мы говорили о ситуациях, когда шпунтовое ограждение невозможно реализовать технологически, и микросваи становятся единственным вариантом строительства. Однако на практике ошибкой становится обратная крайность — рассматривать микросвайный экран как универсальную замену шпунту. Эти системы решают разные инженерные задачи и обладают принципиально разной механикой работы.
Почему микросваи нельзя считать прямой заменой шпунта
Популярность микросвайных технологий во многом связана с их способностью работать в стесненных условиях, рядом с существующей застройкой и при жестких ограничениях по вибрациям. В обзоре «Seismic Behavior of Micropiles and Micropiled Structures Used for Increasing Resilience» отмечается, что микросваи получили широкое распространение благодаря возможности монтажа в условиях ограниченного доступа, сложной геологии и требований по минимизации динамического воздействия на окружающие сооружения.
Однако преимущества монтажа не означают эквивалентности конструктивной работы. Если шпунтовая стенка формирует относительно непрерывный ограждающий контур, то микросвайный экран представляет собой систему отдельных элементов, взаимодействующих с грунтовым массивом через цементационное тело и боковое трение. Соответственно, отличаются и риски эксплуатации.

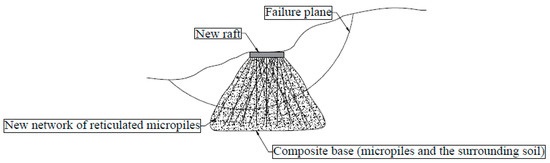

Сетчатая структура из армирующих элементов, образующая композитную основу для стабилизации грунта. Источник изображения: mdpi.com
На практике переход от шпунта к микросваям обычно связан не с глубиной котлована, а с невозможностью погружения шпунта: наличием скальных грунтов, валунов, плотной сетью подземных коммуникаций или жесткими ограничениями по вибрационному воздействию. Если таких ограничений нет, выбор определяется расчетом деформаций, фильтрации и экономической эффективностью конструкции.
Главный недостаток — отсутствие сплошного противофильтрационного контура
В отличие от шпунтовой стенки, микросвайный экран не образует сплошного водонепроницаемого ограждения. Между сваями сохраняются пути фильтрации, поэтому при высоком уровне грунтовых вод требуется устройство дополнительной противофильтрационной завесы.
Практика показывает, что при напоре грунтовых вод более 10 м устройство цементационной завесы становится обязательным. Это увеличивает стоимость проекта в среднем на 20–40 % и усложняет технологию строительства.
Особенно заметна разница в песчаных грунтах с коэффициентом фильтрации kf > 5 м/сут. В таких условиях микросвайный экран с учетом противофильтрационных мероприятий зачастую оказывается менее экономичным, чем шпунтовое ограждение, которое изначально формирует практически непрерывный противофильтрационный контур.
Жесткость конструкции: почему это влияет на безопасность котлована
Еще одно принципиальное отличие — жесткость системы. Шпунтовая стенка работает как непрерывная балка, воспринимающая давление грунта по всей длине ограждения. Микросвайный экран представляет собой систему отдельных элементов и обладает большей податливостью.
На практике это означает, что горизонтальные перемещения верха микросвайного ограждения могут быть в 2–3 раза больше, чем у шпунтовой стенки аналогичной глубины. Для плотной городской застройки это критично: увеличение перемещений приводит к расширению призмы обрушения, росту осадок и повышению воздействия на соседние здания и инженерные коммуникации.
Скрытые риски буровых и инъекционных работ
Еще одна особенность микросвайных систем заключается в высокой зависимости результата от качества исполнения. На практике основные проблемы связаны не с расчетом, а с производством работ:
- отклонением скважин от проектного положения;
- неравномерной цементацией;
- потерей контакта между грунтом и инъекционным раствором;
- локальными дефектами армирования;
- ограниченными возможностями контроля скрытых работ.
В отличие от шпунта, где качество монтажа можно контролировать визуально по геометрии профиля и замковым соединениям, значительная часть микросвайной системы после устройства оказывается недоступной для прямого контроля.
Никита Нагоров, директор по строительству и логистике “Экоторг М”:
— Микросваи прощают вибрации, но плохо прощают ошибки исполнения. Если шпунтовая стенка позволяет достаточно быстро обнаружить отклонения геометрии, то дефекты цементации могут проявиться только после начала разработки котлована. Именно поэтому для микросвайных объектов особое значение приобретают опыт подрядчика, контроль инъекций и геотехнический мониторинг. Экономия на этих этапах обычно обходится значительно дороже последующего исправления последствий.
Микросваи следует рассматривать как специализированное решение для сложных условий строительства, а не как универсальную альтернативу шпунту. При напоре грунтовых вод свыше 10 м необходимость устройства цементационной завесы существенно увеличивает стоимость проекта, а более высокая податливость системы приводит к росту горизонтальных перемещений. Если инженерно-геологические условия позволяют выполнить погружение шпунта, именно шпунтовое ограждение чаще обеспечивает более жесткую, экономичную и прогнозируемую работу конструкции.
