Сладость для Башкортостана: Клубный дом «Соты» в составе ЖК «Уфимский кремль»

Мед — настоящий символ Республики Башкортостан, ведь жители этих земель занимаются бортничеством испокон веков.  Отталкиваясь от этой идеи, автора проекта — архитектор Ильшат Байбурин создал для Уфы проект уникального жилого дома с фасадом, украшенным декоративными элементами в виде пчелиных сот.

Благодаря нестандартному внешнему виду, а также высокому уровню комфорта для жильцов здание вошло в десятку лучших строящихся в регионах России ЖК бизнес-класса, оказавшись в финале престижной премии Urban Awards.

Что было задумано?

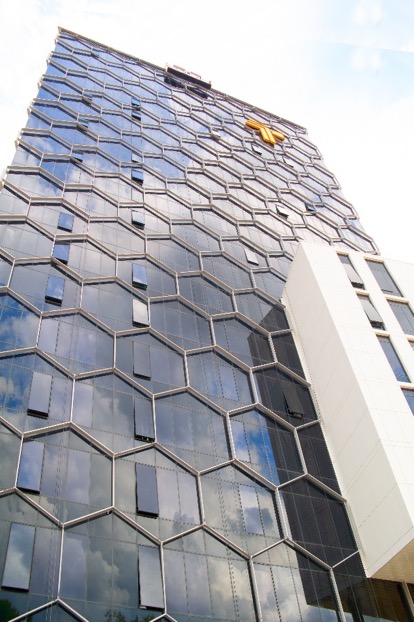

Клубный дом «Соты» — один из десяти высотных домов комфорт-класса, входящих в состав комплекса. Однако именно этот девятнадцатиэтажный гигант высотой 70 метров стал архитектурной доминантой города. Все дело — в уникальном фасаде. По задумке архитекторов он визуально разделен на шестиугольники (гексагоны), напоминающие пчелиные соты. К слову, гексагон — это также древний символ красоты и гармонии. Так, используя одну-единственную геометрическую фигуру, архитекторам удалось заложить в концепцию проекта глубокий смысл.

Воплощение идеи

Реализовать смелую идею было непросто. Сразу несколько производителей профильных систем работали над натурными образцами сот, которые позволили бы оценить жизнеспособность задумки архитекторов. Кто-то предлагал сделать соты из ригелей системы фасадного остекления, кто-то — из композитных материалов.

Однако первой компанией, разработавшей решение, которое полностью устроило заказчика, стал «АЛЮТЕХ». На предприятии «АлюминТехно» изготовили образец соты в полную величину. При этом были детально продуманы узлы сочленения граней соты, освоены прототипы необходимых профилей и комплектующих.

После этого образец соты был вывешен на фасаде. Убедившись в том, что идея реализуема, архитекторы перешли к следующему шагу — определению реальных размеров и формы декоративных элементов. Проектировщикам требовалось решить ряд задач:

• Разместить соты на витражах так, чтобы они не мешали открыванию окон.
• Разработать способ крепления декоративных сот, не нарушая целостность и герметичность фасада.
• Предусмотреть возможность установки в соты подсветки, привлекающей внимание к фасаду вечером и ночью.

В результате были проработаны и согласованы с заказчиком следующие подобъектные решения:

• Совместно с конструктором фасадной компании на объекте была выполнена модель покрытия фасадов дома сеткой сот с учетом расположения открывающихся створок, определен оптимальный размер ячейки соты. Формирование шестиугольников происходит за счет кронштейнов, соединяющих ламели между собой, — они образуют угол 120 градусов.
• Для фиксации сетки сот к витражу применен принцип узла крепления, проработанный в системе ламелей ALT SP50 от «АЛЮТЕХ». При этом сам выносной кронштейн был увеличен до 195 мм в длину для обеспечения согласованного вылета 103 мм от плоскости витража. Также был детально проработан узел крепления выносного кронштейна на стойку витража.
• Для реализации светодиодной подсветки декоративных элементов разработана компоновочная схема грани соты из трех видов профиля — несущего профиля каркаса соты с защелкивающейся на него с наружного торца крышкой пилона, внутри которой проложены элементы подсветки.

По проекту декоративные соты должны были крепиться к светопрозрачному фасаду без выступающих элементов. Воплотить в жизнь эту идею позволила специально адаптированная стоечно-ригельная система ALT F50.

В частности, на объекте была реализована имитация структурного остекления с помощью специального прижимного профиля. Величина прижимной планки, фиксирующей стеклопакет в ячейке витража, — 50 мм. При этом визуально фасад кажется практически невесомым за счет малого отступа профиля от плоскости остекления (не более 6 мм) и грамотного выбора цвета алюминиевых конструкций под тон наружного стекла.

Еще одна разработка «АЛЮТЕХ», которая нашла здесь свое применение, — интегрированные верхнеподвесные окна, реализованные на основании системы ALT F50. Они позволяют сохранить однородный внешний вид фасада и в глухой, и открывающейся части. Ни одной лишней детали!

Таким образом, клубный дом «Соты» — это объект со своим уникальным лицом и неповторимым стилем, ставший новой достопримечательностью Уфы. Архитекторам удалось соединить в нем прошлое, настоящее и будущее этого самобытного города.
